Hochdruck-Plungerpumpe · Baureihe 5CP 5CP6180CSS

Name: 5CP6180CSS
Brand: CAT PUMPS
SKU: 5CP6180CSS

Es handelt sich um eine Triplex-Pumpe, die aus einem geschmiedeten Pumpenkopf, 304SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht.

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	25,7 l/min
Betriebsdruck	103 bar
Drehzahl	1.450 min⁻¹
Sauganschluss	1/2" NPT
Druckanschluss	3/8" NPT
Wellendurchmesser	20 mm
Material	Messing

Downloads

CAD-Daten

STEP – 5CP6180CSS (catpumps.com)

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

7 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

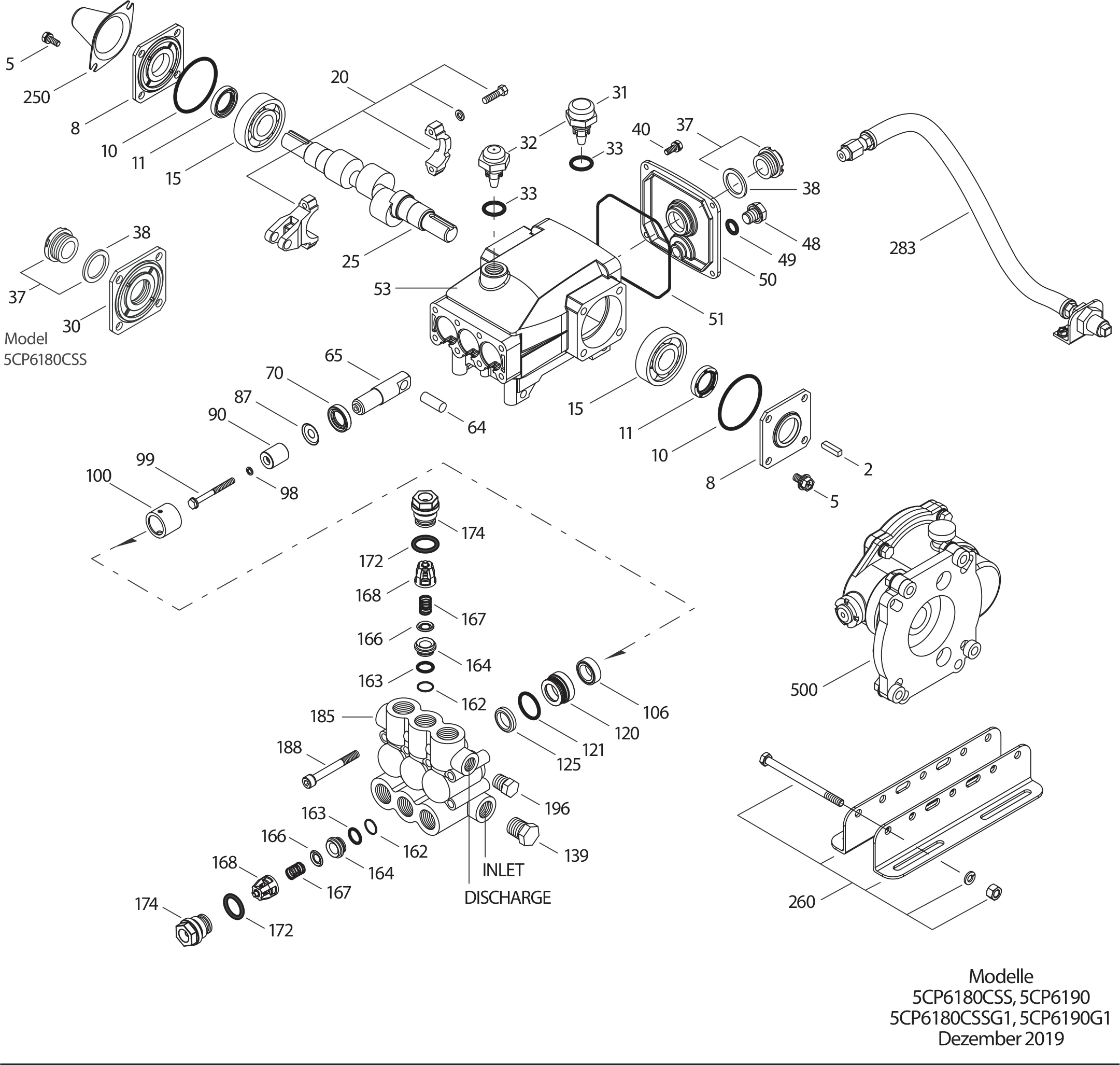

Explosionszeichnung 5CP6180CSS — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
2	30057	Passfeder (M6 x 6 x 25)STL	1
5	126542	Schraube, Sechsk., Sems (M8x16) 8-8-4STCP	8
8	46910	Deckel, Lager 2/1/2AL	2-1
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	2-1
15	14480	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	48646	Kurbelwelle, beidseitig M20 - (5CP3150)FCM	1
30	49776	Deckel, Lager - 5CP5120CSSAL	1
31	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1-2
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1-2
40	125824	Schraube, Sechsk., Sems (M6x16) 8/4STCP	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48458	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
87	48648	Scheibe (M10x24)S	3
90	121391	Plunger (M22x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
99	48201	Plungerhalter (M6)SS	3
100	46749	DichtungshalterPVDF	3
106	49644	Dichtung, Niederdruck m/SS-FederNBR	3
120	121394	DichtungsgehäuseBB	3
121	13980	O-Ring, Dichtungsgehäuse - 70DNBR	3
125	121395	Dichtung, Hochdruck m/SSNG	3
139	22179	Stopfen, Einlass [1/2" NPT(M)]BBCP	1
162	43248	Stützring, VentilsitzPTFE	6
163	43249	O-Ring, Ventilsitz - 80DNBR	6
164	44718	VentilsitzS	6
166	43721	VentilS	6
167	43751	Feder, VentilS	6
168	44564	Federhalter, VentilPVDF	6
172	17617	O-Ring, Ventilstopfen - 90DNBR	6
174	125214	VentilstopfenBBCP	6
185	49760	PumpenkopfBBCP	1
188	126513	Schraube, Zyl. (M8x70)STCP	8
196	22187	Stopfen, Auslass (3/8" NPT[M]) (nicht gezeigt)BBCP	1
250	118672	WellenschutzkappeSTCP	1
255	30243	Montagesatz, direkt (STZP)STZP	1
260	126610	Winkelschienensatz (STZP R)STZP	1
283	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
299	818460	Pumpenkopf, komplett m/NBR Dichtungen und O-RingenBBCP	1
500	8076	Getriebe 1" (siehe extra Datenblatt)	1
–	11691	O-Ring, Ventilstopfen - 90DFPM	6
–	14330	O-Ring, Dichtungsgehäuse - 70DFPM	3
–	44383	O-Ring, Ventilsitz - 70DFPM	6
–	46206	O-Ring, Ventilsitz - 70DEPDM	6
–	46207	O-Ring, Ventilstopfen - 70DEPDM	6
–	48368	Kurbelwelle, einseitig M16.5 - 5CP3160CSS, 5CP3160CSSG1 (RS - Wellenende links)FCM	1
–	48394	Scheibe, Plungerhalter - 90DFPM	3
–	48432	Scheibe, PlungerhalterEPDM	3
–	48650	Dichtung, Niederdruck m/SS-FederEPDM	3
–	49704	Dichtung, Niederdruck m/SS-FederFPM	3
–	49731	O-Ring, DichtungsgehäuseEPDM	3
–	76704	Dichtung, Niederdruck m/S-FederST	3
–	122188	Dichtung, Hochdruck m/SSTG	3
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

76620

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 49644 Seal, Low-Pressure with SS-Spring 3×
- 121 13980 O-Ring, Seal Case 3×
- 125 121395 Seal, High-Pressure 3×
Dichtungssatz

76610

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 48394 Washer, Seal 3×
- 106 49704 Seal, Low-Pressure with SS-Spring 3×
- 121 14330 O-Ring, Seal Case 3×
- 125 122188 Seal, High-Pressure 3×
Dichtungssatz

76650

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 48432 Washer, Seal 3×
- 106 48650 Seal, Low-Pressure with SS-Spring 3×
- 121 49731 O-Ring, Seal Case 3×
- 125 122188 Seal, High-Pressure 3×
Dichtungssatz

76616

HT (0.3000)hohe Temperatur

enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 98 46730 Washer, Seal 3×
- 106 49644 Seal, Low-Pressure with SS-Spring 3×
- 121 13980 O-Ring, Seal Case 3×
- 125 122188 Seal, High-Pressure 3×

Ventilsätze

Ventilsatz

34920

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 43249 O-Ring, Ventilsitz 3×
- 164 44718 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 17617 O-Ring, Ventilstopfen 3×
Ventilsatz

31256

FPM (0.0110)Fluorkarbon-Kautschuk

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 44383 O-Ring, Ventilsitz 3×
- 164 44718 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 11691 O-Ring, Ventilstopfen 3×
Ventilsatz

31253

EPDM (0.0220)Ethylene Propylene Diene Monomer

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 162 43248 Stützring, Ventilsitz 3×
- 163 46206 O-Ring, Ventilsitz 3×
- 164 44718 Ventilsitz 3×
- 166 43721 Ventil 3×
- 167 43751 Feder, Ventil 3×
- 168 44564 Federhalter, Ventil 3×
- 172 46207 O-Ring, Ventilstopfen 3×
