Hochdruck-Plungerpumpe · Baureihe 5CP

5CPQ6261

Name: 5CPQ6261
Brand: CAT PUMPS
SKU: 5CPQ6261

Es handelt sich um eine Triplex-Pumpe (drei Plunger) mit positiver Verdrängung, die aus einem 316SS Pumpenkopf, 316SS-Ventilbaugruppen, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen besteht.

Die Pumpenmodelle „Q“ von Cat Pumps reduzieren den Schallpegel um -6 dBa (Dezibel). Mit Pumpen des Modells „Q“ und weiteren Maßnahmen zur Geräuschreduzierung können Anlagenbauer ihren Kunden leise und ansprechende Geräte liefern.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	26,4 l/min
Betriebsdruck	105 bar
Drehzahl	1.450 min⁻¹
Sauganschluss	1/2"
Druckanschluss	3/8"
Wellendurchmesser	20 mm
Material	Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

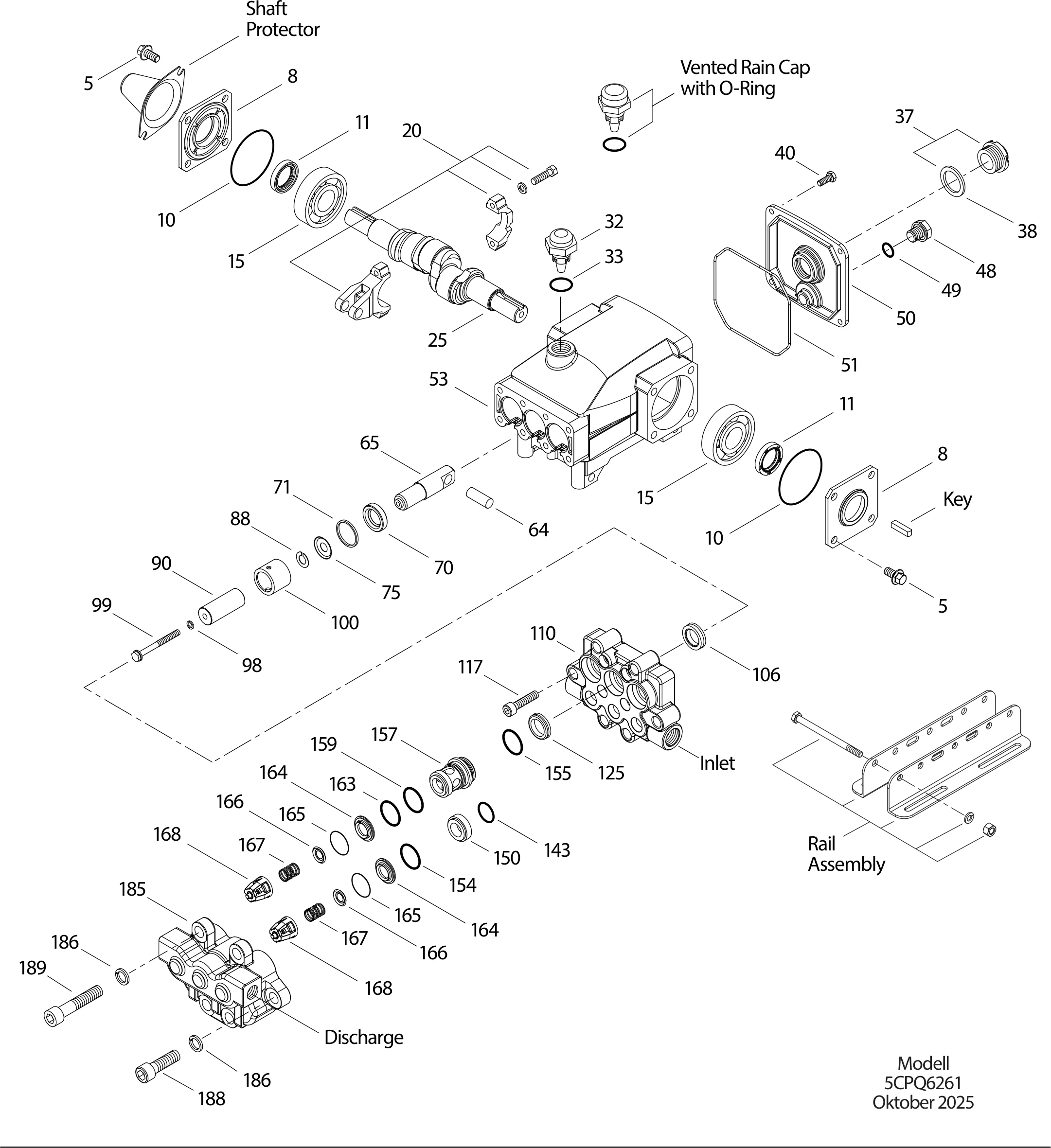

Explosionszeichnung 5CPQ6261 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	119049	Schraube, Sechsk., Sems (M8x16)SS	8
8	46910	Deckel, Lager 2/1/2AL	2
10	14028	O-Ring, Lagerdeckel - 70D 2-2-1NBR	2
11	43222	Radialwellendichtring - 70D 1/0NBR	2
15	127472	Lager, KugelSTL	2
20	48742	Pleuel, komplett [10/01]TNM	3
25	48646	Kurbelwelle, beidseitig M20 - (5CP3150)FCM	1
32	46798	Verschluss, Öleinfüllstutzen	1
33	14179	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	92538	Schraube, Sechsk., Sems (M6x16) (Modell 2530E)S	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	46940	Deckel, RückseiteAL	1
51	14044	O-Ring, GehäusedeckelNBR	1
53	48617	KurbelgehäuseAL	1
64	46746	Bolzen, KreuzkopfCM	3
65	48647	PlungerstangeBBNP	3
70	46838	Dichtring, Plungerstange - 70DNBR	3
71	48208	Scheibe, DichtringPVDF	3
75	43328	StauscheibeS	3
88	45697	Scheibe, geschlitzt (M18x10)S	3
90	46841	Plunger (M20x50)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
100	46749	DichtungshalterPVDF	3
106	44127	Dichtung, Niederdruck m/SS-FederNBR	3
110	48552	SaugstutzenSS	1
117	119034	Schraube, Zyl. (M8x35)S	4
125	833824	Dichtung, HochdruckSNG	3
143	49382	O-Ring, Ventilstopfen - 90DNBR	3
150	48212	Adapter, EinlassSS	3
154	43781	O-Ring, Adapter, Auslass, hintenNBR	3
155	43781	O-Ring, Adapter, Auslass, hintenNBR	3
157	48211	Adapter, AuslassSS	3
159	43781	O-Ring, Adapter, Auslass, hintenNBR	3
163	43781	O-Ring, Adapter, Auslass, hintenNBR	3
164	48216	VentilsitzSS	6
165	43793	O-Ring, VentilsitzNBR	6
166	44038	VentilSS	6
167	44039	Feder, VentilSS	6
168	44564	Federhalter, VentilPVDF	6
185	48554	DruckstutzenSS	1
186	19085	Federring (Modell 2530E)S	6
188	120774	Schraube, Zyl. (M12x40)S	2
189	89575	Schraube, Zyl. (M12x60)S	4
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30057	Passfeder (M6 x 6 x 25)	1
–	30696	Werkzeug, Ventilsitz	1
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	118672	Wellenschutzkappe	1
–	126610	Winkelschienensatz (STZP R)	1
–	127409	Verschluss, Öleinfüllstutzen, belüftet m/O-Ring, (Schutzkappe)	1
–	6132	Öl, Triebwerk, Flasche 1l	1

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz
76283
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10644127Dichtung, Niederdruck3×
- 125833824Dichtung, Hochdruck3×
- 14349382O-Ring, Adapter, Einlass, hinten3×
- 15443781O-Ring, Adapter, Einlass, vorne3×
- 15543781O-Ring, Adapter, Auslass, hinten3×
- 15943781O-Ring, Adapter, Auslass, vorne3×
Dichtungssatz
34351
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9848394Scheibe, Plungerhalter3×
- 10645153Dichtung, Niederdruck3×
- 12544936Dichtung, Hochdruck3×
- 14315855O-Ring, Adapter, Einlass, hinten3×
- 15411337O-Ring, Adapter, Einlass, vorne3×
- 15511337O-Ring, Adapter, Auslass, hinten3×
- 15911337O-Ring, Adapter, Auslass, vorne3×
Dichtungssatz
34352
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9848432Scheibe, Plungerhalter3×
- 10648429Dichtung, Niederdruck3×
- 12546667Dichtung, Hochdruck3×
- 14348431O-Ring, Adapter, Einlass, hinten3×
- 15448430O-Ring, Adapter, Einlass, vorne3×
- 15548430O-Ring, Adapter, Auslass, hinten3×
- 15948430O-Ring, Adapter, Auslass, vorne3×
Dichtungssatz
76947
FFKM (0.0770)Perfluorelastomer
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10676149Dichtung, Niederdruck3×
- 12576395Dichtung, Hochdruck3×
- 143701718O-Ring, Adapter, Einlass, hinten3×
- 15477359O-Ring, Adapter, Einlass, vorne3×
- 15577359O-Ring, Adapter, Auslass, hinten3×
- 15977359O-Ring, Adapter, Auslass, vorne3×
Dichtungssatz
76677
HT (0.3000)hohe Temperatur
enthält 7 Positionen · ein Satz je Pumpe
Stückliste
- 9846730Scheibe, Plungerhalter3×
- 10644127Dichtung, Niederdruck3×
- 12546667Dichtung, Hochdruck3×
- 14349382O-Ring, Adapter, Einlass, hinten3×
- 15443781O-Ring, Adapter, Einlass, vorne3×
- 15543781O-Ring, Adapter, Auslass, hinten3×
- 15943781O-Ring, Adapter, Auslass, vorne3×

Ventilsätze

Ventilsatz
33972
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14349382O-Ring, Adapter, Einlass, hinten3×
- 15443781O-Ring, Adapter, Einlass, vorne3×
- 16343781O-Ring, Ventilsitz3×
- 16448216Ventilsitz6×
- 16543793O-Ring, Ventilsitz6×
- 16644038Ventil6×
- 16744039Feder, Ventil6×
- 16844564Federhalter, Ventil6×
Ventilsatz
34362
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14315855O-Ring, Adapter, Einlass, hinten3×
- 15411337O-Ring, Adapter, Einlass, vorne3×
- 16311337O-Ring, Ventilsitz3×
- 16448216Ventilsitz6×
- 16543791O-Ring, Ventilsitz6×
- 16644038Ventil6×
- 16744039Feder, Ventil6×
- 16844564Federhalter, Ventil6×
Ventilsatz
34363
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 14348431O-Ring, Adapter, Einlass, hinten3×
- 15448430O-Ring, Adapter, Einlass, vorne3×
- 16348430O-Ring, Ventilsitz3×
- 16448216Ventilsitz6×
- 16548490O-Ring, Ventilsitz6×
- 16644038Ventil6×
- 16744039Feder, Ventil6×
- 16844564Federhalter, Ventil6×
Ventilsatz
77332
IPFE (0.0770)I-Perfluorelastomer
enthält 8 Positionen · ein Satz je Pumpe
Stückliste
- 143701718O-Ring, Adapter, Einlass, hinten3×
- 15477359O-Ring, Adapter, Einlass, vorne3×
- 16377359O-Ring, Ventilsitz3×
- 16448216Ventilsitz6×
- 16577338O-Ring, Ventilsitz6×
- 16644038Ventil6×
- 16744039Feder, Ventil6×
- 16844564Federhalter, Ventil6×
