Hochdruck-Plungerpumpe · Baureihe 60 PFR
67102
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Duplex-Edelstahl, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 302,8 l/min |
|---|---|
| Betriebsdruck | 83 bar |
| Drehzahl | 540 min⁻¹ |
| Sauganschluss | 2 1/2" NPT(F) |
| Druckanschluss | 2" NPT(F) |
| Wellendurchmesser | 45 mm |
| Material | Duplex-Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

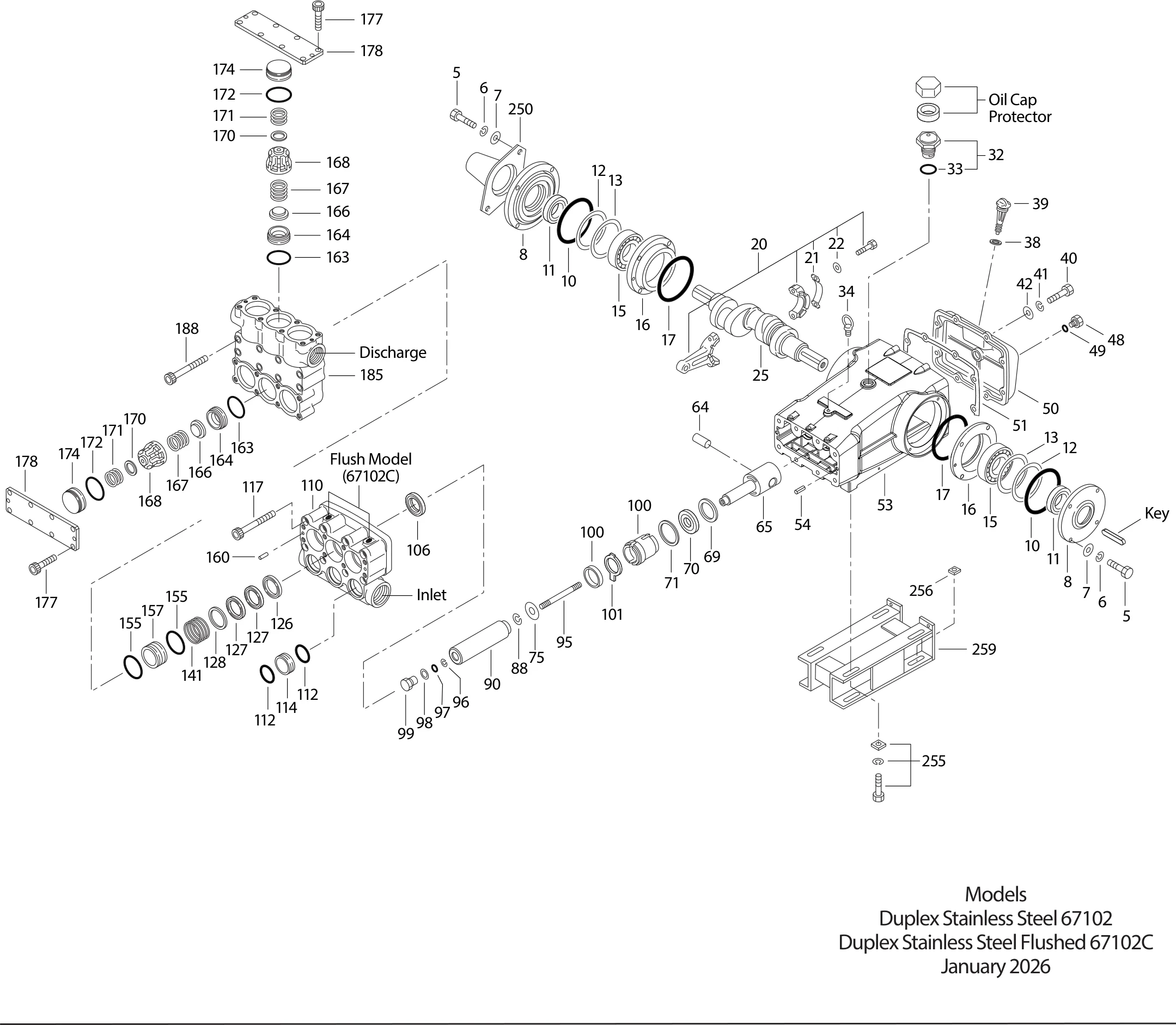

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 89728 | Schraube, Sechsk. (M10x40)S | 8 | |
| 6 | 15847 | Federring (M10)S | 8 | |
| 7 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 8 | 29443 | Lagergehäuse, außenALE | 2 | |
| 10 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 11443 | Radialwellendichtring, NBRNBR | 2 | |
| 12 | 126595 | Scheibe, Ausgleich (M120x0.5)STCP | ||
| 13 | 126594 | Scheibe, Ausgleich (M120x0.3)STCP | ||
| 15 | 29441 | Lager, RolleSTL | 2 | |
| 16 | 29442 | Lagergehäuse, innenSTL | 2 | |
| 17 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 20 | 126612 | Pleuel, komplett (Enthält: 21, 22)BBHS | 3 | |
| 21 | 126560 | SicherungsblechSTCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 25 | 29440 | Kurbelwelle, beidseitig (M65.5)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 38 | 129343 | Dichtung, Ölmessstab -70DRBR | 1 | |
| 39 | 27769 | ÖlmessstabABS | 1 | |
| 40 | 89627 | Schraube, Sechsk. (M10x30)S | 8 | |
| 41 | 15847 | Federring (M10)S | 8 | |
| 42 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 29438 | Deckel, RückseiteALE | 1 | |
| 51 | 129386 | Dichtung, GehäusedeckelNBR | 1 | |
| 53 | 855040 | Kurbelgehäuse (Enthält: 54)ALE | 1 | |
| 54 | 43282 | SpannstiftS | 2 | |
| 64 | 29481 | Bolzen, Kreuzkopf, CMCM | 3 | |
| 65 | 133712 | PlungerstangeBBSS | 3 | |
| 69 | 126588 | Scheibe, DichtringSTCP | 3 | |
| 70 | 133716 | Dichtring, PlungerstangeNBR | 3 | |
| 71 | 133717 | ScheibeSS | 3 | |
| 75 | 133718 | StauscheibeSS | 3 | |
| 88 | 133719 | Scheibe, geschlitztSS | 3 | |
| 90 | 133721 | Plunger (M62x174)CC | 3 | |
| 95 | 44748 | Stehbolzen, Plungeralter (M14x147)SS | 3 | |
| 96 | 20214 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 49839 | O-Ring, V-Packung, Zylinder - 90DNBR | 3 | |
| 98 | 44751 | Scheibe, PlungerhalterSS | 3 | |
| 99 | 44750 | Plungerhalter (M14)SS | 3 | |
| 100 | 855039 | Dichtungshalter, 2-teiligPVDF | 3 | |
| 101 | 133723 | Ölfilz | 3 | |
| 106 | 133725 | Dichtung, Niederdruck, m/SS-FederNBR | 3 | |
| 110 | 133318 | Manifold, InletSSD | 1 | |
| 112 | 12392 | O-Ring, Distanzstück - 70DNBR | 6 | |
| 114 | 133734 | Distanzstück, EinlassSS | 3 | |
| 117 | 89694 | Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S | 8 | |
| 126 | 133728 | Adapter, weiblichPTFE | 3 | |
| 127 | 133729 | V-PackungSTG | 6 | |
| 128 | 133730 | Adapter, männlichSS | 3 | |
| 141 | 133731 | FederSS | 3 | |
| 155 | 133733 | O-Ring, Distanzstück, V-Packung - 80DNBR | 6 | |
| 157 | 133732 | Distanzstück, V-PackungSS | 3 | |
| 160 | 44756 | ZylinderstiftS | 2 | |
| 163 | 133733 | O-Ring, Distanzstück, V-Packung - 80DNBR | 6 | |
| 164 | 133736 | VentilsitzSS | 6 | |
| 166 | 133738 | VentilSS | 6 | |
| 167 | 133737 | Feder, VentilSS | 6 | |
| 168 | 133739 | Federhalter, VentilPVDF | 6 | |
| 170 | 133740 | Scheibe, FederhalterSS | 6 | |
| 171 | 133741 | Feder, VentilstopfenSS | 6 | |
| 172 | 15858 | O-Ring, Ventilstopfen - 70DNBR | 6 | |
| 174 | 133742 | VentilstopfenSS | 6 | |
| 177 | 32394 | Schraube, Zyl. (M16x30) - VentilplatteSTZF | 16 | |
| 178 | 670035 | Platte, VentilS | 2 | |
| 185 | 133321 | DruckstutzenSSD | 1 | |
| 188 | 89959 | Schraube, Zyl. (M16x120)S | 8 | |
| 250 | 29445 | WellenschutzkappeALE | 1 | |
| 255 | 33243 | Montagesatz, direktSTZP | 1 | |
| 256 | 29649 | Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP | 4 | |
| 259 | 126787 | WinkelschienensatzSTZP | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 32357 | Crankcase Oil Seal Removal and Installation Kit (Not Shown) | 1 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 43048 | Passfeder (14 x 9 x 90) | 1 | |
| – | 88902 | Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen) | 2 | |
| – | 134436 | Manifold, Inlet, Flushed (1/4" NPT[F] Ports)SSD | 1 | |
| – | 818631 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 818646 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 990014 | Hub, "B", 45 mm (Not Shown) | 1 | |
| – | 6138 | Öl, Triebwerk, Kanne 5l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76294
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 9717616O-Ring, Plungerhalter3×
- 9749839O-Ring, Plunger Retainer3×
- 106133725Dichtung, Niederdruck, m/SS-Feder3×
- 11212392O-Ring, Distanzstück6×
- 127133729V-Packung6×
- 155133733O-Ring, Distanzstück, V-Packung6×
Ventilsätze
Ventilsatz
76296
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 163133733O-Ring, Ventilsitz3×
- 164133736Ventilsitz3×
- 166133738Ventil3×
- 167133737Feder, Ventil3×
- 168133739Federhalter, Ventil3×
- 170133740Scheibe, Federhalter3×
- 17215858O-Ring, Ventilstopfen3×
