Hochdruck-Plungerpumpe · Baureihe 60 PFR 67102

Name: 67102
Brand: CAT PUMPS
SKU: 67102

Dies ist eine Triplex (drei Plunger) Verdrängerpumpe, die aus einem Duplex-Pumpenkopf, Edelstahl-Ventilen, Vollkeramikplungern und Standard-NBR (Buna-N) Dichtungen und O-Ringen besteht. Diese Plungerpumpe mit höherer Kapazität ist für Mehrdüsen- und industrielle Hochdrucksysteme sowie Salzwasseranwendungen geeignet.

Die 67102 gibt es auch in einer alternativen Spezifikation mit anderem Betriebspunkt: 302,8 l/min, 83 bar, 540 min⁻¹. Zur alternativen Spezifikation

Pumpe anfragen Datenblatt (PDF) Ersatzteile

Technische Daten

Fördermenge	378,5 l/min
Betriebsdruck	69 bar
Drehzahl	680 min⁻¹
Sauganschluss	2 1/2" NPT(F)
Druckanschluss	2" NPT(F)
Wellendurchmesser	45 mm
Material	Duplex-Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

2 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

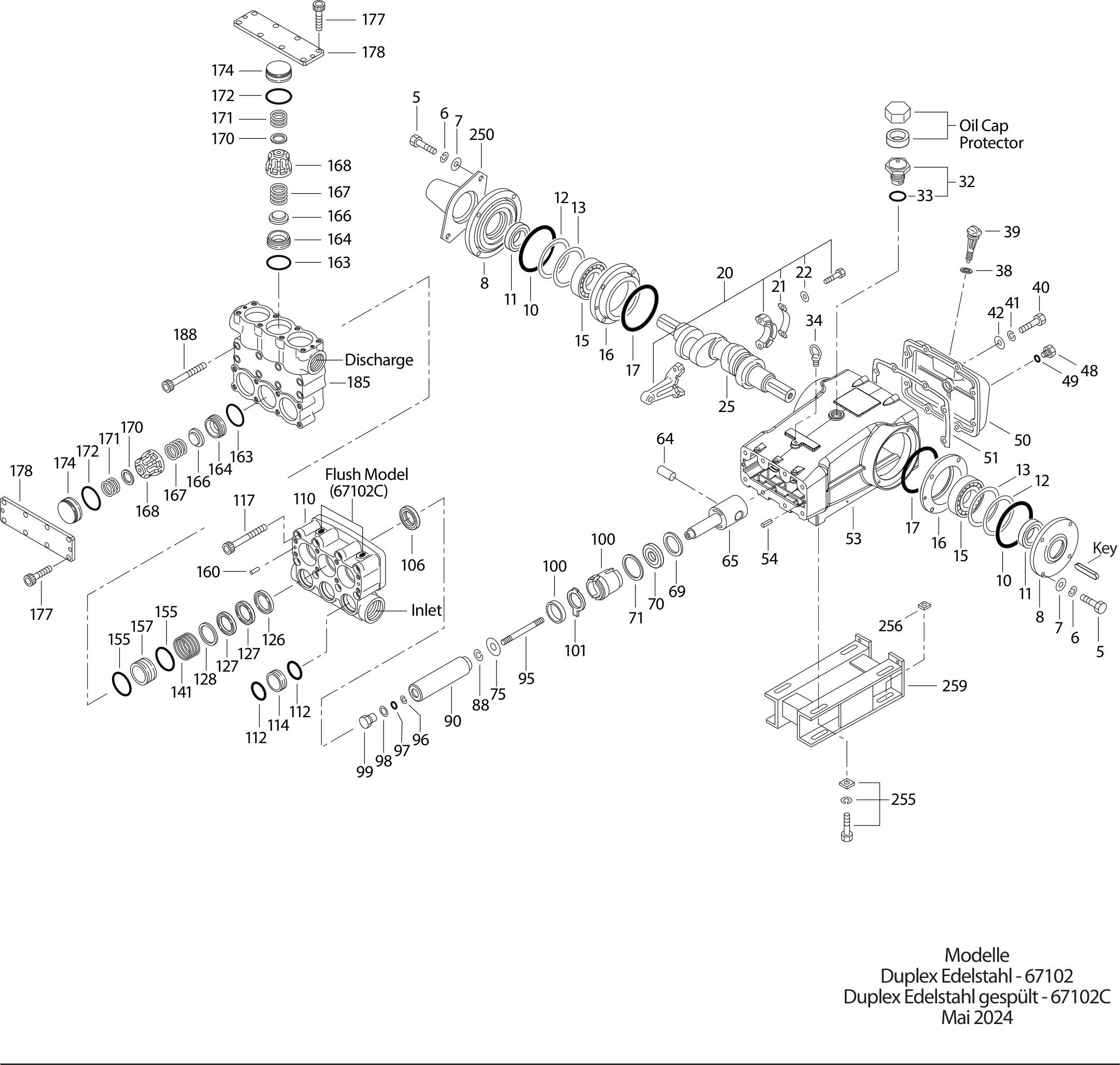

Explosionszeichnung 67102 — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	89728	Schraube, Sechsk. (M10x40)S	8
6	15847	Federring (M10)S	8
7	19934	Scheibe, Flach (M10)S	8
8	29443	Lagergehäuse, außenALE	2
10	29444	O-Ring, Lagergehäuse - 70DNBR	2
11	11443	Radialwellendichtring, NBRNBR	2
12	126595	Scheibe, Ausgleich (M120x0.5)STCP	0-2
13	126594	Scheibe, Ausgleich (M120x0.3)STCP	0-2
15	29441	Lager, RolleSTL	2
16	29442	Lagergehäuse, innenSTL	2
17	29444	O-Ring, Lagergehäuse - 70DNBR	2
20	126612	Pleuel, komplett (Enthält: 21, 22)BBHS	3
21	126560	SicherungsblechSTCP	3
22	126593	Scheibe (M10.5x1.5)STCP	6
25	29440	Kurbelwelle, beidseitig (M65.5)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
34	126743	Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP	1
38	129343	Dichtung, Ölmessstab -70DRBR	1
39	27769	ÖlmessstabABS	1
40	89627	Schraube, Sechsk. (M10x30)S	8
41	15847	Federring (M10)S	8
42	19934	Scheibe, Flach (M10)S	8
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	29438	Deckel, RückseiteALE	1
51	129386	Dichtung, GehäusedeckelNBR	1
53	855040	Kurbelgehäuse (Enthält: 54)ALE	1
54	43282	SpannstiftS	2
64	29481	Bolzen, Kreuzkopf, CMCM	3
65	133712	PlungerstangeBBSS	3
69	126588	Scheibe, DichtringSTCP	3
70	133716	Dichtring, PlungerstangeNBR	3
71	133717	ScheibeSS	3
75	133718	StauscheibeSS	3
88	133719	Scheibe, geschlitztSS	3
90	133721	Plunger (M62x174)CC	3
95	44748	Stehbolzen, Plungeralter (M14x147)SS	3
96	20214	Stützring, PlungerhalterPTFE	3
97	17616	O-Ring, Plungerhalter - 80DNBR	3
98	44751	Scheibe, PlungerhalterSS	3
99	44750	Plungerhalter (M14)SS	3
100	855039	Dichtungshalter, 2-teiligPVDF	3
101	133723	Ölfilz	3
106	133725	Dichtung, Niederdruck, m/SS-FederNBR	3
112	12392	O-Ring, Distanzstück - 70DNBR	6
114	133734	Distanzstück, EinlassSS	3
117	89694	Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S	8
126	133728	Adapter, weiblichPTFE	3
127	133729	V-PackungSTG	6
128	133730	Adapter, männlichSS	3
141	133731	FederSS	3
155	133733	O-Ring, Distanzstück, V-Packung - 80DNBR	6
157	133732	Distanzstück, V-PackungSS	3
160	44756	ZylinderstiftS	2
163	133733	O-Ring, Distanzstück, V-Packung - 80DNBR	6
164	133736	VentilsitzSS	6
166	133738	VentilSS	6
167	133737	Feder, VentilSS	6
168	133739	Federhalter, VentilPVDF	6
170	133740	Scheibe, FederhalterSS	6
171	133741	Feder, VentilstopfenSS	6
172	15858	O-Ring, Ventilstopfen - 70DNBR	6
174	133742	VentilstopfenSS	6
177	32394	Schraube, Zyl. (M16x30) - VentilplatteSTZP	16
178	670035	Platte, VentilS	2
185	133321	DruckstutzenSSD	1
188	89959	Schraube, Zyl. (M16x120)S	8
250	29445	WellenschutzkappeALE	1
255	33243	Montagesatz, direktSTZP	1
256	29649	Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP	4
259	126787	WinkelschienensatzSTZP	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30696	Werkzeug, Ventilsitz	1
–	34314	Satz, Ölablass-Schlauch	1
–	43048	Passfeder (14 x 9 x 90)	1
–	88902	Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen)	2
–	818631	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	818646	Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen	1
–	828710	Schutzkappe, Öl m/Dichtung	1
–	6138	Öl, Triebwerk, Kanne 5l	2

in der Anfrageliste in einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

Dichtungssatz

76294

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 97 17616 O-Ring, Plungerhalter 3×
- 97 49839 O-Ring, Plunger Retainer 3×
- 106 133725 Dichtung, Niederdruck, m/SS-Feder 3×
- 112 12392 O-Ring, Distanzstück 6×
- 127 133729 V-Packung 6×
- 155 133733 O-Ring, Distanzstück, V-Packung 6×

Ventilsätze

Ventilsatz

76296

NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 163 133733 O-Ring, Ventilsitz 3×
- 164 133736 Ventilsitz 3×
- 166 133738 Ventil 3×
- 167 133737 Feder, Ventil 3×
- 168 133739 Federhalter, Ventil 3×
- 170 133740 Scheibe, Federhalter 3×
- 172 15858 O-Ring, Ventilstopfen 3×
