Hochdruck-Plungerpumpe · Baureihe 68 PFR

6801

Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Saugstutzen aus Edelstahl 316, einem Druckstutzen aus Duplex-Edelstahl, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge 57 l/min
Betriebsdruck 490 bar
Drehzahl 600 min⁻¹
Sauganschluss 1 1/2"
Druckanschluss 1"
Wellendurchmesser 45 mm
Material Edelstahl

Downloads

CAD-Daten

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

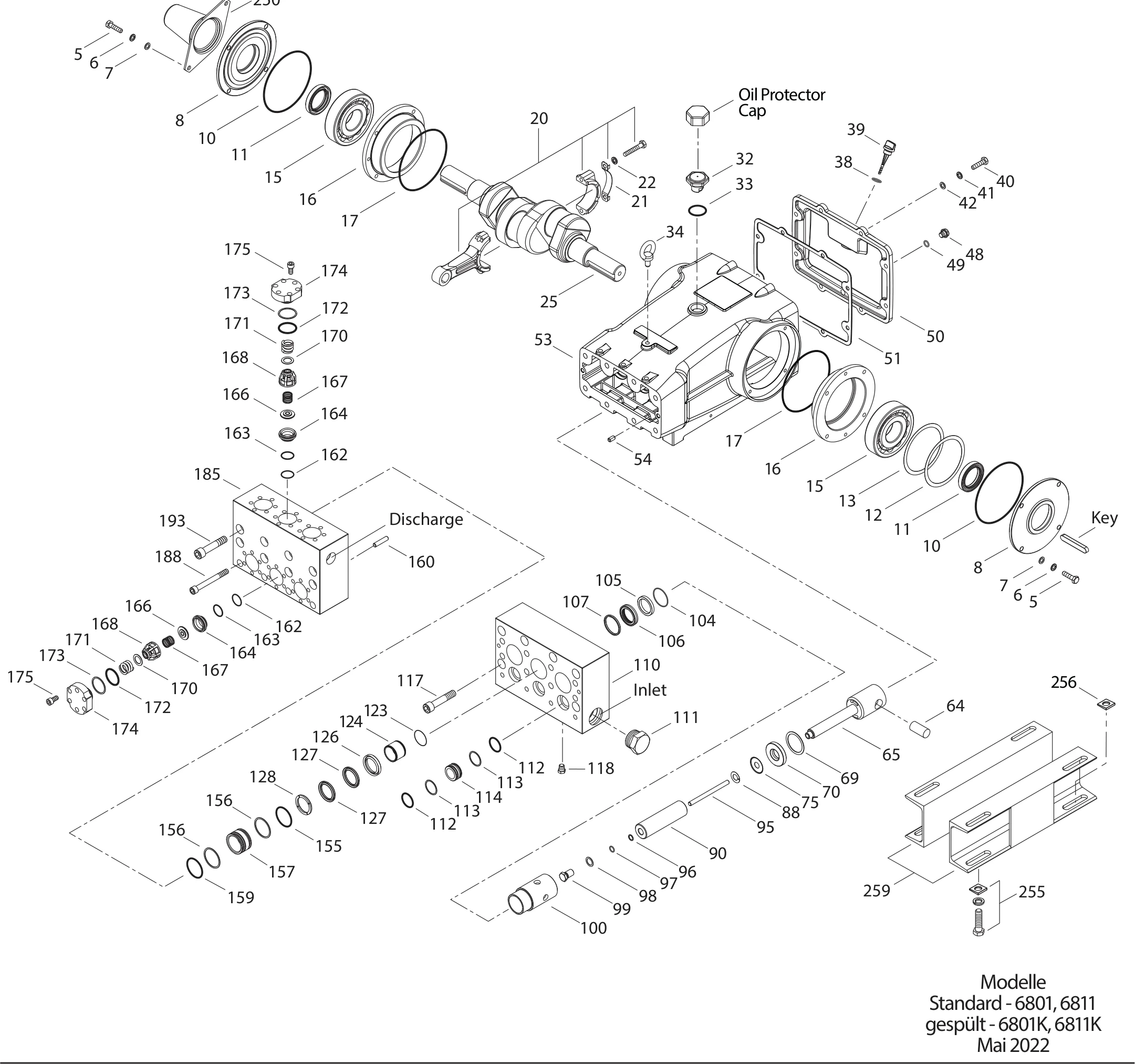

Explosionszeichnung

Explosionszeichnung 6801

Stückliste

Pos.Teil-Nr.BezeichnungStückZur Anfrageliste
589728Schraube, Sechsk. (M10x40)S8
615847Federring (M10)S8
719934Scheibe, Flach (M10)S8
829443Lagergehäuse, außenALE2
1029444O-Ring, Lagergehäuse - 70DNBR2
1111443Radialwellendichtring, NBRNBR2
12126594Scheibe, Ausgleich (M120x0.3)STCP0-2
13126595Scheibe, Ausgleich (M120x0.5)STCP0-2
1529441Lager, RolleSTL2
1629442Lagergehäuse, innenSTL2
1729444O-Ring, Lagergehäuse - 70DNBR2
20126612Pleuel, komplett (Enthält: 21, 22)BBHS3
21126560SicherungsblechSTCP3
22126593Scheibe (M10.5x1.5)STCP6
2529440Kurbelwelle, beidseitig (M65.5)FCM1
3243211Verschluss, ÖleinfüllstutzenABS1
3314177O-Ring, Verschluss - 70DNBR1
34126743Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP1
38129343Dichtung, Ölmessstab -70DRBR1
3927769ÖlmessstabABS1
4089627Schraube, Sechsk. (M10x30)S8
4115847Federring (M10)S8
4219934Scheibe, Flach (M10)S8
4825625Ölablasschraube (1/4" x 19 BSP)STCP1
4923170O-Ring, Ablassschraube - 70DNBR1
5029438Deckel, RückseiteALE1
51129386Dichtung, GehäusedeckelNBR1
53133667Kurbelgehäuse (Enthält: 34, 54)ALE1
5443282SpannstiftS2
6429481Bolzen, Kreuzkopf, CMCM3
6548735PlungerstangeSSZZ3
69126588Scheibe, DichtringSTCP3
7029454Dichtring, Plungerstange - 80DNBR3
7543865StauscheibeS3
8845676Scheibe, geschlitzt (M16)S3
9043866Plunger (M20x145) Modell 3501,3501C, (M25x145) Modell 3511, 3511CCC3
9589778Stehbolzen, Plungeralter (M10x135)SS3
9620189Stützring, PlungerhalterPTFE3
9711345O-Ring, Plungerhalter - 70DNBR3
9844085Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS3
9944084Plungerhalter (M10)SS3
100703084DichtungshalterD3
10443875O-Ring, Adapter - 70DNBR3
105701323Adapter, Einlass, ND-DichtungSS3
10644086Dichtung, Niederdruck m/SS-FederNBR3
10744089Distanzring, ND-DichtungSS3
110701321Saugstutzen, Block-StyleSS1
111701116Stopfen, Einlass [1-1/2" NPT(M)]SS1
112701632O-Ring, DistanzstückNBR6
113701329Stützring, DistanzstückPTFE6
114701327Distanzstück, EinlassSS3
11789694Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S8
118701077Stopfen [1/4" NPT(M)]SS3
12312391O-Ring, V-Packung, Zylinder - 70DNBR3
124701324Zylinder, V-PackungSS3
126701325Adapter, weiblichSS3
12744610V-PackungSTG6
128701326Adapter, männlichSS3
15511379O-Ring, Saugstutzen - 70DNBR3
15628243Stützring, Distanzstück, V-Packung 3/6PTFE3
157701294Distanzstück, V-PackungSS3
15828243Stützring, Distanzstück, V-Packung 3/6PTFE3
15911379O-Ring, Saugstutzen - 70DNBR3
16044756ZylinderstiftS2
16221985Stützring, VentilsitzPTFE6
16326089O-Ring, Ventilsitz - 80DNBR6
16444080VentilsitzSS6
16644081VentilSS6
16744082Feder, VentilSS6
16844735Federhalter, VentilPVDF6
17044794Scheibe, FederhalterSS6
17144793Feder, VentilstopfenSS6
17215853O-Ring, Ventilstopfen - 70DNBR6
17320224Stützring, VentilstopfenPTFE6
174701260VentilstopfenSS6
17587951Schraube, Zyl. (M10x30)S36
185701320Druckstutzen, Block-StyleSS1
185703206Druckstutzen, Block-StyleSSD1
188701279Schraube, Zyl. (M12x100), untenS4
19389694Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S8
25029445WellenschutzkappeALE1
25533243Montagesatz, direktSTZP1
25629649Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP4
259126604WinkelschienensatzSTCP2
–6124Dichtung, Flüssig (0,1 l)1
–6139Schmiermittel, Antiseize1
–34314Satz, Ölablass-Schlauch1
–43048Passfeder (14 x 9 x 90)1
–88902Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen)1
–701322Saugstutzen, Block-Style, Spülanschluss [1/2" NPT(F)]SS1
–819010Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt)1
–828710Schutzkappe, Öl m/Dichtung1
–910000Pumpenkopf, komplett, Block-Style1
–910005Pumpenkopf, komplett, Block-Style1
–910008Pumpenkopf, komplett, Block-Style1
–910009Pumpenkopf, komplett, Block-Style1
–990663Satz, Spülung, 5 Gal, 115V, 1.1 Amp, 1/2" NPT1
–6138Öl, Triebwerk, Kanne 5l2

in der Anfragelistein einem angefragten Satz enthalten

Dichtungs- und Ventilsätze

Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.

Dichtungssätze

  • Dichtungssatz

    701648

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 11 Positionen · ein Satz je Pumpe

    Stückliste
    • 9711345O-Ring, Plungerhalter3×
    • 10443875O-Ring, Adapter, Einlass3×
    • 10644086Dichtung, Niederdruck, m/SS-Feder3×
    • 112701632O-Ring, Distanzstück6×
    • 113701329Stützring, Distanzstück6×
    • 12312391O-Ring, V-Packung Zylinder3×
    • 12744610V-Packung6×
    • 15511379O-Ring, Distanzstück, V-Packung, innen3×
    • 15628243Stützring, Distanzstück, innen3×
    • 15828243Stützring, Distanzstück, außen3×
    • 15911379O-Ring, Distanzstück, V-Packung, außen3×

  • Dichtungssatz

    33710

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 11 Positionen · ein Satz je Pumpe

    Stückliste
    • 9711375O-Ring, Plungerhalter3×
    • 10444826O-Ring, Adapter, Einlass3×
    • 10645846Dichtung, Niederdruck, m/SS-Feder3×
    • 112701328O-Ring, Distanzstück6×
    • 113701329Stützring, Distanzstück6×
    • 12313266O-Ring, V-Packung Zylinder3×
    • 12744610V-Packung6×
    • 15514183O-Ring, Distanzstück, V-Packung, innen3×
    • 15628243Stützring, Distanzstück, innen3×
    • 15828243Stützring, Distanzstück, außen3×
    • 15914183O-Ring, Distanzstück, V-Packung, außen3×

  • Dichtungssatz

    702353

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 11 Positionen · ein Satz je Pumpe

    Stückliste
    • 97701490O-Ring, Plungerhalter3×
    • 104701656O-Ring, Adapter, Einlass3×
    • 10649196Dichtung, Niederdruck, m/SS-Feder3×
    • 112701973O-Ring, Distanzstück6×
    • 113701329Stützring, Distanzstück6×
    • 123701657O-Ring, V-Packung Zylinder3×
    • 12744610V-Packung6×
    • 155701491O-Ring, Distanzstück, V-Packung, innen3×
    • 15628243Stützring, Distanzstück, innen3×
    • 15828243Stützring, Distanzstück, außen3×
    • 159701491O-Ring, Distanzstück, V-Packung, außen3×

  • Dichtungssatz

    76788

    IPFE (0.0770)I-Perfluorelastomer

    enthält 11 Positionen · ein Satz je Pumpe

    Stückliste
    • 97702961O-Ring, Plungerhalter3×
    • 104702977O-Ring, Adapter, Einlass3×
    • 106701944Dichtung, Niederdruck, m/SS-Feder3×
    • 112703291O-Ring, Distanzstück6×
    • 113701329Stützring, Distanzstück6×
    • 123703481O-Ring, V-Packung Zylinder3×
    • 127703050V-Packung6×
    • 155702705O-Ring, Distanzstück, V-Packung, innen3×
    • 15628243Stützring, Distanzstück, innen3×
    • 15828243Stützring, Distanzstück, außen3×
    • 159702705O-Ring, Distanzstück, V-Packung, außen3×

Ventilsätze

  • Ventilsatz

    34151

    NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)

    enthält 10 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16326089O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 17215853O-Ring, Ventilstopfen3×
    • 17289827O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

  • Ventilsatz

    701798

    FPM (0.0110)Fluorkarbon-Kautschuk

    enthält 10 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16311377O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 17211720O-Ring, Ventilstopfen3×
    • 17211747O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

  • Ventilsatz

    701799

    EPDM (0.0220)Ethylene Propylene Diene Monomer

    enthält 9 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 16346647O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 172701481O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

  • Ventilsatz

    76171

    IPFE (0.0770)I-Perfluorelastomer

    enthält 9 Positionen · 2 Sätze je Pumpe

    Stückliste
    • 16221985Stützring, Ventilsitz3×
    • 163703244O-Ring, Ventilsitz3×
    • 16444080Ventilsitz3×
    • 16644081Ventil3×
    • 16744082Feder, Ventil3×
    • 16844735Federhalter, Ventil3×
    • 17044794Scheibe, Federhalter3×
    • 172702974O-Ring, Ventilstopfen3×
    • 17320224Stützring, Ventilstopfen3×

Weitere Modelle der Baureihe 68 PFR

Hochdruck-Plungerpumpe 6810

6810
Fördermenge
37,9 l/min
Betriebsdruck
689 bar
Drehzahl
600 min⁻¹
Material
Edelstahl
Hochdruck-Plungerpumpe 6811

6811
Fördermenge
57 l/min
Betriebsdruck
345 bar
Drehzahl
600 min⁻¹
Material
Edelstahl
Hochdruck-Plungerpumpe 6821

6821
Fördermenge
95 l/min
Betriebsdruck
210 bar
Drehzahl
615 min⁻¹
Material
Edelstahl
Hochdruck-Plungerpumpe 6831

6831
Fördermenge
151 l/min
Betriebsdruck
160 bar
Drehzahl
625 min⁻¹
Material
Edelstahl
