Hochdruck-Plungerpumpe · Baureihe 68 PFR
6810
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Edelstahl, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 37,9 l/min |
|---|---|
| Betriebsdruck | 689 bar |
| Drehzahl | 600 min⁻¹ |
| Sauganschluss | 1" NPT(F) |
| Druckanschluss | 1/2" NPT(F) |
| Wellendurchmesser | 45 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
3 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

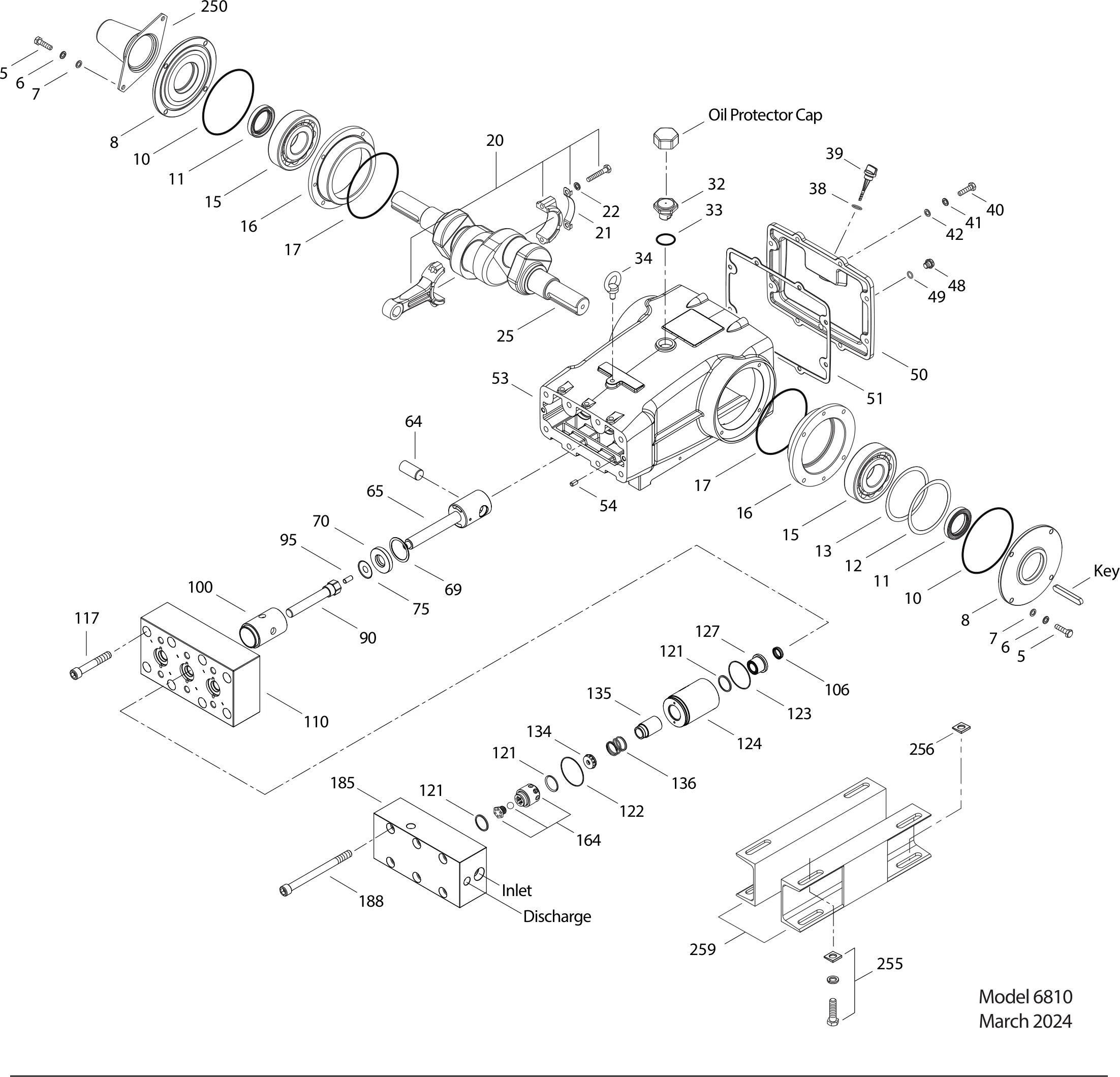

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 89728 | Schraube, Sechsk. (M10x40)S | 8 | |
| 6 | 15847 | Federring (M10)S | 8 | |
| 7 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 8 | 29443 | Lagergehäuse, außenALE | 2 | |
| 10 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 11443 | Radialwellendichtring, NBRNBR | 2 | |
| 12 | 126594 | Scheibe, Ausgleich (M120x0.3)STCP | ||
| 13 | 126595 | Scheibe, Ausgleich (M120x0.5)STCP | ||
| 15 | 29441 | Lager, RolleSTL | 2 | |
| 16 | 29442 | Lagergehäuse, innenSTL | 2 | |
| 17 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 20 | 126612 | Pleuel, komplett (Enthält: 21, 22)BBHS | 3 | |
| 21 | 126560 | SicherungsblechSTCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 25 | 29440 | Kurbelwelle, beidseitig (M65.5)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 38 | 129343 | Dichtung, Ölmessstab -70DRBR | 1 | |
| 39 | 27769 | ÖlmessstabABS | 1 | |
| 40 | 89627 | Schraube, Sechsk. (M10x30)S | 8 | |
| 41 | 15847 | Federring (M10)S | 8 | |
| 42 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 29438 | Deckel, RückseiteALE | 1 | |
| 51 | 129386 | Dichtung, GehäusedeckelNBR | 1 | |
| 53 | 133667 | Kurbelgehäuse (Enthält: 34, 54)ALE | 1 | |
| 54 | 43282 | SpannstiftS | 2 | |
| 64 | 29481 | Bolzen, Kreuzkopf, CMCM | 3 | |
| 65 | 48735 | PlungerstangeSSZZ | 3 | |
| 69 | 126588 | Scheibe, DichtringSTCP | 3 | |
| 70 | 29454 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43865 | StauscheibeS | 3 | |
| 90 | 76347 | Assembly, Plunger (M21)CC | 3 | |
| 95 | 76344 | Stud (M10 x 22)S | 3 | |
| 100 | 76585 | Retainer, SealD | 3 | |
| 106 | 76313 | Seal, Low-Pressure with S-SpringST4 | 3 | |
| 110 | 76348 | Block, HousingS | 1 | |
| 117 | 76358 | Screw, HSH (M16 x 100)S | 8 | |
| 121 | 76318 | Ring, Cylinder SealingPTFE | 9 | |
| 122 | 76327 | O-Ring, Front CylinderNBR | 3 | |
| 123 | 76317 | O-Ring, Rear CylinderNBR | 3 | |
| 124 | 76321 | CylinderSFSS | 3 | |
| 127 | 76314 | Assembly, V-Packing with Bronze Cylinder SupportUHMW | 3 | |
| 134 | 76359 | Valve, InletSFSS | 3 | |
| 135 | 76322 | Retainer, SpringD | 3 | |
| 136 | 76324 | SpringS | 3 | |
| 164 | 76916 | Seat, Ball Assembly with Ceramic BallSFSS | 3 | |
| 185 | 76388 | Manifold, Inlet/DischargeSFSS | 1 | |
| 188 | 76377 | Screw, HSH (M16 x 200)S | 6 | |
| 250 | 29445 | WellenschutzkappeALE | 1 | |
| 255 | 33243 | Montagesatz, direktSTZP | 1 | |
| 256 | 29649 | Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP | 4 | |
| 259 | 126604 | WinkelschienensatzSTCP | 2 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 31173 | Crankcase Oil Seal Removal and Installation Kit (Not Shown) | 1 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 43048 | Passfeder (14 x 9 x 90) | 1 | |
| – | 88902 | Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen) | 2 | |
| – | 819010 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 990014 | Hub, "B", 45 mm (Not Shown) | 1 | |
| – | 996810 | Complete with NBR Seals and O-Rings | 1 | |
| – | 6138 | Öl, Triebwerk, Kanne 5l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
76966
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 10676313Seal, Low-Pressure with S-Spring3×
- 12176318Ring, Cylinder Sealing9×
- 12276327O-Ring, Front Cylinder3×
- 12376317O-Ring, Rear Cylinder3×
- 12776314Assembly, V-Packing with Bronze Cylinder Support3×
Dichtungssatz
77076
ST (0.4400)spezielles PTFE
enthält 5 Positionen · ein Satz je Pumpe
Stückliste
- 10676313Seal, Low-Pressure with S-Spring3×
- 12176318Ring, Cylinder Sealing9×
- 12276327O-Ring, Front Cylinder3×
- 12376317O-Ring, Rear Cylinder3×
- 12732290Assembly, V-Packing with Bronze Cylinder Support3×
Ventilsätze
Ventilsatz
76967
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 6 Positionen · ein Satz je Pumpe
Stückliste
- 12176318Ring, Cylinder Sealing9×
- 12276327O-Ring, Front Cylinder3×
- 12376317O-Ring, Rear Cylinder3×
- 13476359Valve, Inlet3×
- 13676324Spring3×
- 16476916Seat, Ball Assembly with Ceramic Ball3×
