Hochdruck-Plungerpumpe · Baureihe 68 PFR
6821
Diese Triplex-Pumpe (drei Plungerstangen) ist mit einem Pumpenkopf aus Edelstahl 316, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 95 l/min |
|---|---|
| Betriebsdruck | 210 bar |
| Drehzahl | 615 min⁻¹ |
| Sauganschluss | 1 1/2" |
| Druckanschluss | 1" |
| Wellendurchmesser | 45 mm |
| Material | Edelstahl |
Downloads
- Datenblatt Deutsch · PDF
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
8 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓
Zeichnung überspringen, zur Stückliste

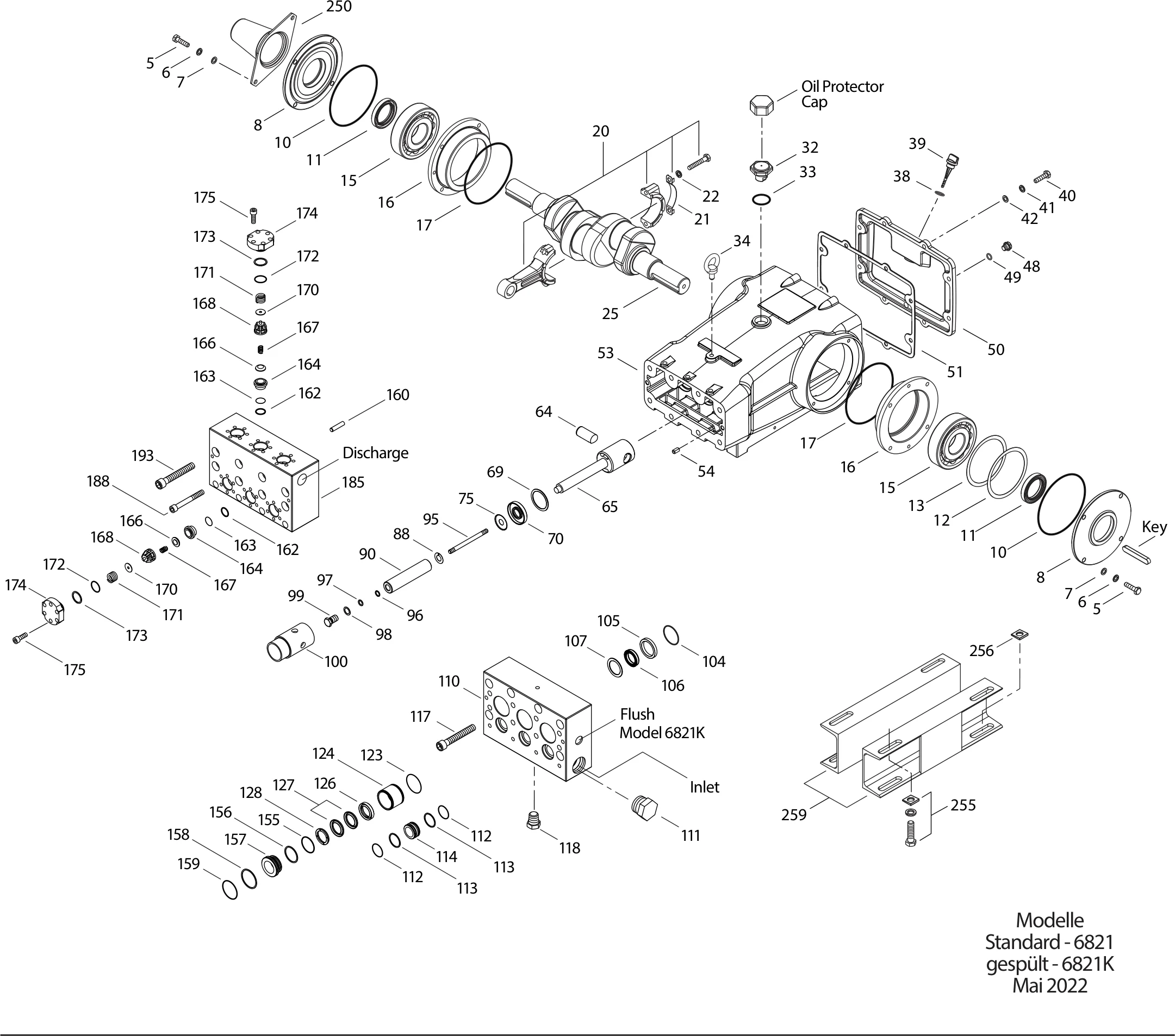

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 89728 | Schraube, Sechsk. (M10x40)S | 8 | |
| 6 | 15847 | Federring (M10)S | 8 | |
| 7 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 8 | 29443 | Lagergehäuse, außenALE | 2 | |
| 10 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 11443 | Radialwellendichtring, NBRNBR | 2 | |
| 12 | 126594 | Scheibe, Ausgleich (M120x0.3)STCP | 0-2 | |
| 13 | 126595 | Scheibe, Ausgleich (M120x0.5)STCP | 0-2 | |
| 15 | 29441 | Lager, RolleSTL | 2 | |
| 16 | 29442 | Lagergehäuse, innenSTL | 2 | |
| 17 | 29444 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 20 | 126612 | Pleuel, komplett (Enthält: 21, 22)BBHS | 3 | |
| 21 | 126560 | SicherungsblechSTCP | 3 | |
| 22 | 126593 | Scheibe (M10.5x1.5)STCP | 6 | |
| 25 | 29440 | Kurbelwelle, beidseitig (M65.5)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 34 | 126743 | Ringschraube (M12x1.75) (nur zum Heben der Pumpe)STCP | 1 | |
| 38 | 129343 | Dichtung, Ölmessstab -70DRBR | 1 | |
| 39 | 27769 | ÖlmessstabABS | 1 | |
| 40 | 89627 | Schraube, Sechsk. (M10x30)S | 8 | |
| 41 | 15847 | Federring (M10)S | 8 | |
| 42 | 19934 | Scheibe, Flach (M10)S | 8 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 29438 | Deckel, RückseiteALE | 1 | |
| 51 | 129386 | Dichtung, GehäusedeckelNBR | 1 | |
| 53 | 133667 | Kurbelgehäuse (Enthält: 34, 54)ALE | 1 | |
| 54 | 43282 | SpannstiftS | 2 | |
| 64 | 29481 | Bolzen, Kreuzkopf, CMCM | 3 | |
| 65 | 48735 | PlungerstangeSSZZ | 3 | |
| 69 | 126588 | Scheibe, DichtringSTCP | 3 | |
| 70 | 29454 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43865 | StauscheibeS | 3 | |
| 88 | 45676 | Scheibe, geschlitzt (M16)S | 3 | |
| 90 | 43957 | Plunger (M32x145)CC | 3 | |
| 95 | 89778 | Stehbolzen, Plungeralter (M10x135)SS | 3 | |
| 96 | 20189 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 11345 | O-Ring, Plungerhalter - 70DNBR | 3 | |
| 98 | 44085 | Scheibe, Plungerhalter (M7) Modell 3501,3501C, (M10) Modell 3511,3511CSS | 3 | |
| 99 | 44084 | Plungerhalter (M10)SS | 3 | |
| 100 | 703084 | DichtungshalterD | 3 | |
| 104 | 43875 | O-Ring, Adapter - 70DNBR | 3 | |
| 105 | 45562 | Adapter, ND-DichtungSS | 3 | |
| 106 | 44098 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 107 | 44101 | ScheibeSS | 3 | |
| 110 | 701321 | Saugstutzen, Block-StyleSS | 1 | |
| 111 | 701116 | Stopfen, Einlass [1-1/2" NPT(M)]SS | 1 | |
| 112 | 701632 | O-Ring, DistanzstückNBR | 6 | |
| 113 | 701329 | Stützring, DistanzstückPTFE | 6 | |
| 114 | 701327 | Distanzstück, EinlassSS | 3 | |
| 117 | 89694 | Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S | 8 | |
| 118 | 701077 | Stopfen [1/4" NPT(M)]SS | 3 | |
| 123 | 12391 | O-Ring, V-Packung, Zylinder - 70DNBR | 3 | |
| 124 | 701330 | Zylinder, V-PackungSS | 3 | |
| 126 | 45564 | Adapter, weiblichSS | 3 | |
| 127 | 44608 | V-PackungSTG | 6 | |
| 128 | 704477 | Adapter, männlichSS | 3 | |
| 155 | 48861 | O-Ring, Distanzstück, V-Packung, innen - 90DNBR | 3 | |
| 156 | 48371 | Stützring, Distanzstück, innenD | 3 | |
| 157 | 45674 | Distanzstück, V-PackungSS | 3 | |
| 158 | 48362 | Stützring, V-Packung ZylinderD | 3 | |
| 159 | 48860 | O-Ring, Distanzstück, V-Packung - 90DNBR | 3 | |
| 160 | 44756 | ZylinderstiftS | 2 | |
| 162 | 21985 | Stützring, VentilsitzPTFE | 6 | |
| 163 | 26089 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 44080 | VentilsitzSS | 6 | |
| 166 | 44081 | VentilSS | 6 | |
| 167 | 44082 | Feder, VentilSS | 6 | |
| 168 | 44735 | Federhalter, VentilPVDF | 6 | |
| 170 | 44794 | Scheibe, FederhalterSS | 6 | |
| 171 | 44793 | Feder, VentilstopfenSS | 6 | |
| 172 | 15853 | O-Ring, Ventilstopfen - 70DNBR | 6 | |
| 173 | 20224 | Stützring, VentilstopfenPTFE | 6 | |
| 174 | 701260 | VentilstopfenSS | 6 | |
| 175 | 87951 | Schraube, Zyl. (M10x30)S | 36 | |
| 185 | 701320 | Druckstutzen, Block-StyleSS | 1 | |
| 188 | 701279 | Schraube, Zyl. (M12x100), untenS | 4 | |
| 193 | 89694 | Schraube, Zyl. (M16x110) (siehe Tech Bulletin 074)S | 8 | |
| 250 | 29445 | WellenschutzkappeALE | 1 | |
| 255 | 33243 | Montagesatz, direktSTZP | 1 | |
| 256 | 29649 | Scheibe, Keil (M16) Zur Anpassung zw. Schiene und Montagefl.STCP | 4 | |
| 259 | 126604 | WinkelschienensatzSTCP | 2 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 34314 | Satz, Ölablass-Schlauch | 1 | |
| – | 43048 | Passfeder (14 x 9 x 90) | 1 | |
| – | 88902 | Bolzen (M16x277) (zum Demontieren von Druck-, Saugstutzen) | 1 | |
| – | 701322 | Saugstutzen, Block-Style, Spülanschluss [1/2" NPT(F)]SS | 1 | |
| – | 819010 | Satz, Kurbelgehäuse, Grauguss Umbau (nicht gezeigt) | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 910001 | Pumpenkopf, komplett, Block-Style | 1 | |
| – | 910002 | Pumpenkopf, komplett, Block-Style | 1 | |
| – | 990663 | Satz, Spülung, 5 Gal, 115V, 1.1 Amp, 1/2" NPT | 1 | |
| – | 6138 | Öl, Triebwerk, Kanne 5l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
701649
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 9711345O-Ring, Plungerhalter3×
- 10443875O-Ring, Adapter, Einlass3×
- 10644098Dichtung, Niederdruck, m/SS-Feder3×
- 112701632O-Ring, Distanzstück6×
- 113701329Stützring, Distanzstück6×
- 12312391O-Ring, V-Packung Zylinder3×
- 12744608V-Packung6×
- 15548861O-Ring, Distanzstück, V-Packung, innen3×
- 15648371Stützring, Distanzstück, innen3×
- 15848362Stützring, Distanzstück, außen3×
- 15948860O-Ring, Distanzstück, V-Packung, außen3×
Dichtungssatz
33720
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 9711375O-Ring, Plungerhalter3×
- 10444826O-Ring, Adapter, Einlass3×
- 10644827Dichtung, Niederdruck, m/SS-Feder3×
- 112701328O-Ring, Distanzstück6×
- 113701329Stützring, Distanzstück6×
- 12313266O-Ring, V-Packung Zylinder3×
- 12744608V-Packung6×
- 15511748O-Ring, Distanzstück, V-Packung, innen3×
- 15648371Stützring, Distanzstück, innen3×
- 15848362Stützring, Distanzstück, außen3×
- 15920137O-Ring, Distanzstück, V-Packung, außen3×
Dichtungssatz
702352
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 97701490O-Ring, Plungerhalter3×
- 104701656O-Ring, Adapter, Einlass3×
- 10648244Dichtung, Niederdruck, m/SS-Feder3×
- 112701973O-Ring, Distanzstück6×
- 113701329Stützring, Distanzstück6×
- 123701657O-Ring, V-Packung Zylinder3×
- 12744608V-Packung6×
- 155701749O-Ring, Distanzstück, V-Packung, innen3×
- 15648371Stützring, Distanzstück, innen3×
- 15848362Stützring, Distanzstück, außen3×
- 159701492O-Ring, Distanzstück, V-Packung, außen3×
Dichtungssatz
76864
IPFE (0.0770)I-Perfluorelastomer
enthält 11 Positionen · ein Satz je Pumpe
Stückliste
- 97702961O-Ring, Plungerhalter3×
- 104702977O-Ring, Adapter, Einlass3×
- 10676298Dichtung, Niederdruck, m/SS-Feder3×
- 112703291O-Ring, Distanzstück6×
- 113701329Stützring, Distanzstück6×
- 123703481O-Ring, V-Packung Zylinder3×
- 12744608V-Packung6×
- 155703486O-Ring, Distanzstück, V-Packung, innen3×
- 15628242Stützring, Distanzstück, innen3×
- 15820464Stützring, Distanzstück, außen3×
- 159703159O-Ring, Distanzstück, V-Packung, außen3×
Ventilsätze
Ventilsatz
34151
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 16221985Stützring, Ventilsitz3×
- 16326089O-Ring, Ventilsitz3×
- 16444080Ventilsitz3×
- 16644081Ventil3×
- 16744082Feder, Ventil3×
- 16844735Federhalter, Ventil3×
- 17044794Scheibe, Federhalter3×
- 17215853O-Ring, Ventilstopfen3×
- 17289827O-Ring, Ventilstopfen3×
- 17320224Stützring, Ventilstopfen3×
Ventilsatz
701798
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 16221985Stützring, Ventilsitz3×
- 16311377O-Ring, Ventilsitz3×
- 16444080Ventilsitz3×
- 16644081Ventil3×
- 16744082Feder, Ventil3×
- 16844735Federhalter, Ventil3×
- 17044794Scheibe, Federhalter3×
- 17211720O-Ring, Ventilstopfen3×
- 17211747O-Ring, Ventilstopfen3×
- 17320224Stützring, Ventilstopfen3×
Ventilsatz
701799
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 16221985Stützring, Ventilsitz3×
- 16346647O-Ring, Ventilsitz3×
- 16444080Ventilsitz3×
- 16644081Ventil3×
- 16744082Feder, Ventil3×
- 16844735Federhalter, Ventil3×
- 17044794Scheibe, Federhalter3×
- 172701481O-Ring, Ventilstopfen3×
- 17320224Stützring, Ventilstopfen3×
Ventilsatz
76171
IPFE (0.0770)I-Perfluorelastomer
enthält 9 Positionen · 2 Sätze je Pumpe
Stückliste
- 16221985Stützring, Ventilsitz3×
- 163703244O-Ring, Ventilsitz3×
- 16444080Ventilsitz3×
- 16644081Ventil3×
- 16744082Feder, Ventil3×
- 16844735Federhalter, Ventil3×
- 17044794Scheibe, Federhalter3×
- 172702974O-Ring, Ventilstopfen3×
- 17320224Stützring, Ventilstopfen3×
Weitere Modelle der Baureihe 68 PFR
6801
- Fördermenge
- 57 l/min
- Betriebsdruck
- 490 bar
- Drehzahl
- 600 min⁻¹
- Material
- Edelstahl
6810
- Fördermenge
- 37,9 l/min
- Betriebsdruck
- 689 bar
- Drehzahl
- 600 min⁻¹
- Material
- Edelstahl
6811
- Fördermenge
- 57 l/min
- Betriebsdruck
- 345 bar
- Drehzahl
- 600 min⁻¹
- Material
- Edelstahl
6831
- Fördermenge
- 151 l/min
- Betriebsdruck
- 160 bar
- Drehzahl
- 625 min⁻¹
- Material
- Edelstahl
