Hochdruck-Plungerpumpe
1570

High Pressure Plunger Pump
1570


Beschreibung

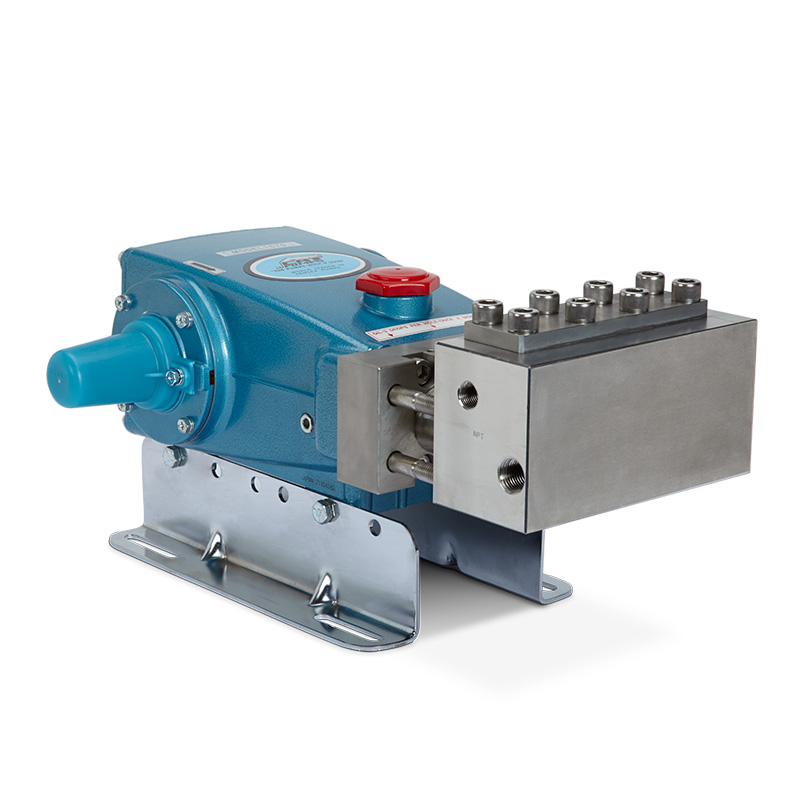

Dies ist eine mittelgroße Hochdruck-Triplex-Verdrängerpumpe (drei Plunger). Sie verfügt über einen hochbelastbaren Einlass-/Auslassverteiler aus Edelstahl 304, Ventile aus Edelstahl 304 mit Ventilsitzen aus S630, Außengewindeadapter aus Messing, konzentrische Vollkeramikplungern, Standard-NBR-Dichtungen (Buna-N) und O-Ringe sowie V-Packungen aus Spezialmischungen. Diese Plungerpumpe mit 414 bar eignet sich für Hochdruckstrahlen, Kanalreinigung sowie für industrielle Waschsysteme für schwere Geräte.

Technische Spezifikationen

  • Fördermenge
    22,7 l/min
  • Betriebsdruck
    414 bar
  • Drehzahl
    1350 min-1
  • Sauganschluss
    1/2"
  • Druckanschluss
    3/8"
  • Material
    Messing

Description

Manifolds and cylinders are 304 stainless steel with an aluminum housing block. Valve assemblies are made with 304 stainless steel components. Male adapters are made from brass material, and some backup rings are made from PTFE with bronze materials. See Parts List to confirm material compatibility with the fluid pumped before use. This triplex (three plunger rods) positive displacement, reciprocating plunger pump is constructed with a heavy-duty 304 stainless steel manifold, 304 stainless steel valves with S630 valve seats, brass male adapters, solid ceramic plungers and standard NBR (Buna-N) seals and O-rings.

Technical Specifications

  • Flow
    22,7 l/min
  • Max. pressure
    414 bar
  • RPM
    1350 min-1
  • Inlet Port Size
    1/2"
  • Discharge Port Size
    3/8"
  • Material
    Brass

Data Sheets

Service Manual

Operating Instructions

CAD Drawings
