Hochdruck-Plungerpumpe · Baureihe 15 PFR
1051D
Diese Triplex-Pumpe (drei Plungerstangen) mit positiver Verdrängung ist mit einem Pumpenkopf aus Duplex-Edelstahl, Ventilbaugruppen aus Edelstahl 316, massiven Keramikplungern und Standard-NBR-Dichtungen (Buna-N) und O-Ringen ausgestattet.
Technische Daten
| Fördermenge | 38 l/min |
|---|---|
| Betriebsdruck | 152 bar |
| Drehzahl | 960 min⁻¹ |
| Sauganschluss | 3/4" NPT(F) |
| Druckanschluss | 1/2" NPT(F) |
| Wellendurchmesser | 30 mm |
| Material | Duplex-Edelstahl |
Downloads
- Datenblatt Englisch · PDF
- Reparaturanleitung Englisch · PDF
- Betriebsanleitung Deutsch / Englisch · PDF
CAD-Daten
Ersatzteile
Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.
In der Anfrageliste: 0 · für diese Pumpe: 0Anfrageliste öffnen →
9 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

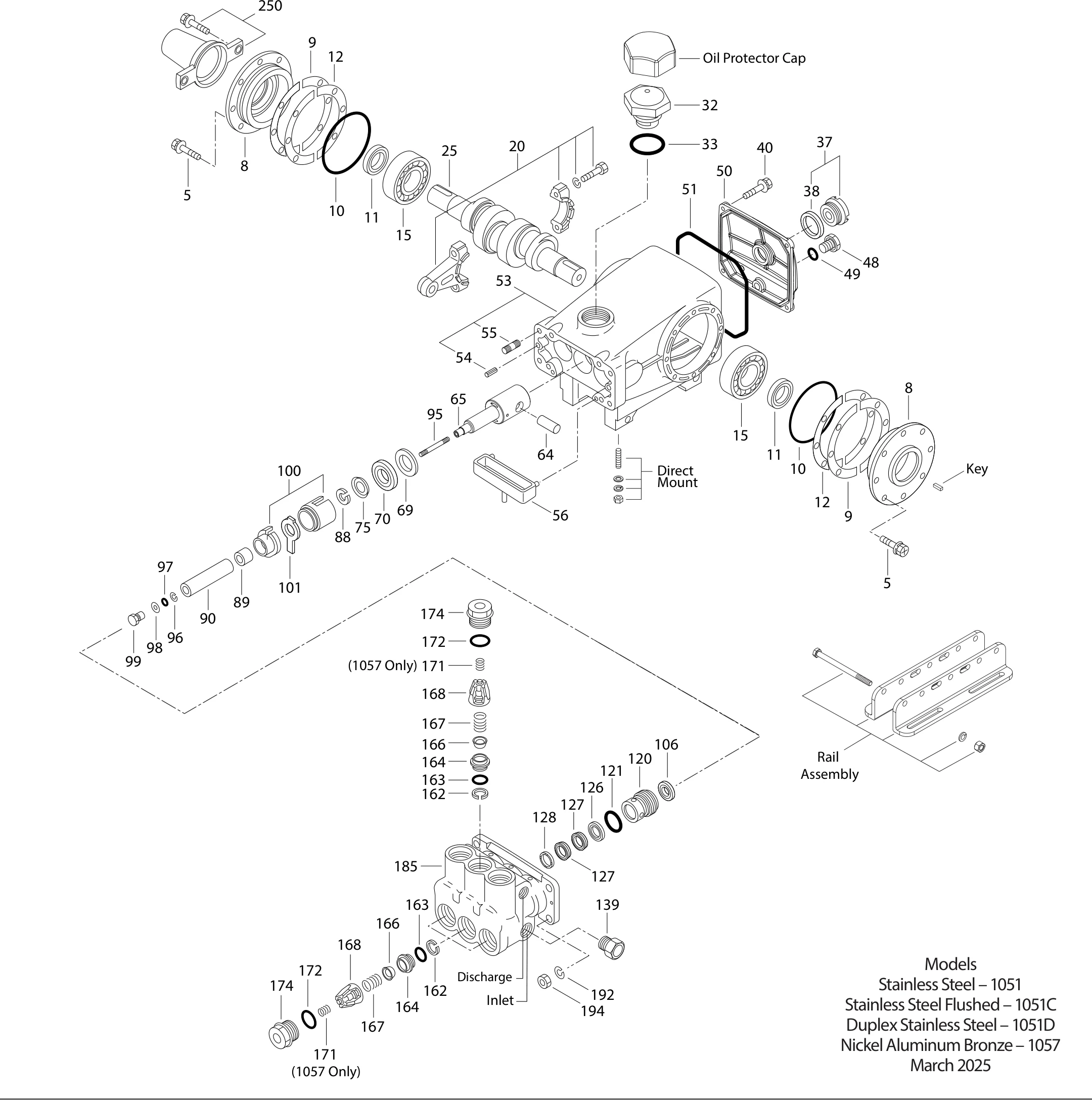

Explosionszeichnung
Stückliste
| Pos. | Teil-Nr. | Bezeichnung | Stück | Zur Anfrageliste |
|---|---|---|---|---|
| 5 | 49651 | Schraube, Sechsk. Sems (M8x20) [04/19]S | 8 | |
| 8 | 134805 | Lagergehäuse (siehe Tech Bulletin 118, 128)ALE | 2 | |
| 9 | 855043 | Distanzscheibe, geteilt 2-Tlg 0 - 2FBR | ||
| 10 | 11340 | O-Ring, Lagergehäuse - 70DNBR | 2 | |
| 11 | 43495 | Radialwellendichtring - 70DNBR | 2 | |
| 12 | 855044 | Distanzscheibe, geteilt 2-Tlg 0 - 2S | ||
| 15 | 39060 | Lager, KugelSTL | 2 | |
| 20 | 48600 | Pleuel, komplett [11/00]TNM | 3 | |
| 25 | 43494 | Kurbelwelle - beidseitig (M30)FCM | 1 | |
| 32 | 43211 | Verschluss, ÖleinfüllstutzenABS | 1 | |
| 33 | 14177 | O-Ring, Verschluss - 70DNBR | 1 | |
| 37 | 92241 | Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC | 1 | |
| 38 | 44428 | Flachdichtung, Ölschauglas - 80DNBR | 1 | |
| 40 | 92542 | Schraube, Sechsk. Sems (M6x20)S | 4 | |
| 48 | 25625 | Ölablasschraube (1/4" x 19 BSP)STCP | 1 | |
| 49 | 23170 | O-Ring, Ablassschraube - 70DNBR | 1 | |
| 50 | 133576 | Deckel, Rückseite [04/19]ALE | 1 | |
| 51 | 44834 | O-Ring, Gehäusedeckel - 70DNBR | 1 | |
| 53 | 134848 | Kurbelgehäuse (Enthält: 54, 55) [04/19]ALE | 1 | |
| 54 | 27488 | SpannstiftS | 2 | |
| 55 | 44005 | Stiftschraube (M10x45)S | 4 | |
| 56 | 44664 | ÖlauffangschalePOP | 1 | |
| 64 | 43507 | Bolzen, KreuzkopfCM | 3 | |
| 65 | 45258 | PlungerstangeSSZZ | 3 | |
| 65 | 48892 | Plungerstange, kurzSSBZ | 3 | |
| 69 | 126592 | Scheibe, DichtringSTCP | 3 | |
| 70 | 43500 | Dichtring, Plungerstange - 80DNBR | 3 | |
| 75 | 43506 | StauscheibeS | 3 | |
| 88 | 45675 | Scheibe, geschlitztS | 3 | |
| 89 | 45879 | Distanzstück, PlungerSS | 3 | |
| 90 | 43552 | Plunger (M24x77)CC | 3 | |
| 95 | 89651 | Stehbolzen (M6x70)SS | 3 | |
| 96 | 43235 | Stützring, PlungerhalterPTFE | 3 | |
| 97 | 17399 | O-Ring, Plungerhalter - 80DNBR | 3 | |
| 98 | 44041 | Scheibe, Plungerhalter (M12.5)SS | 3 | |
| 99 | 44031 | Plungerhalter (M6)SS | 3 | |
| 100 | 855001 | Dichtungshalter 2-Tlg [07/05]POP | 3 | |
| 101 | 43554 | Ölfilz | 3 | |
| 106 | 44035 | Dichtung, Niederdruck m/SS-FederNBR | 3 | |
| 120 | 49286 | Dichtungsgehäuse [07/05]SSNP | 3 | |
| 121 | 14762 | O-Ring, Dichtungsgehäuse - 70DNBR | 3 | |
| 126 | 48389 | Adapter, weiblichD | 3 | |
| 127 | 103692 | V-PackungSTG | 6 | |
| 128 | 45074 | Adapter, männlichSS | 3 | |
| 139 | 44382 | Stopfen, Einlass [3/4" NPT(M)]SS | 1 | |
| 139 | 44562 | Stopfen, Einlass [3/4" NPT(M)]NAB | 1 | |
| 162 | 43248 | Stützring, VentilsitzPTFE | 6 | |
| 163 | 43249 | O-Ring, Ventilsitz - 80DNBR | 6 | |
| 164 | 44037 | VentilsitzSS | 6 | |
| 166 | 48793 | VentilSS | 6 | |
| 167 | 44039 | Feder, VentilSS | 6 | |
| 168 | 44564 | Federhalter, VentilPVDF | 6 | |
| 171 | 44832 | Feder, VentilstopfenS | 6 | |
| 172 | 17617 | O-Ring, Ventilstopfen - 90DNBR | 6 | |
| 174 | 44831 | VentilstopfenNAB | 6 | |
| 174 | 49293 | VentilstopfenSS | 6 | |
| 185 | 46706 | Pumpenkopf [8/18]NAB | 1 | |
| 185 | 134823 | Pumpenkopf [8/18]SS | 1 | |
| 192 | 15847 | Federring (M10)S | 4 | |
| 194 | 81258 | Sechskantmutter (M10)S | 4 | |
| 250 | 855047 | Wellenschutzkappe m/2 Schrauben TN 125753 (siehe Tech Bulletin 128)POP | 1 | |
| – | 6124 | Dichtung, Flüssig (0,1 l) | 1 | |
| – | 6139 | Schmiermittel, Antiseize | 1 | |
| – | 30059 | Hub, "H" 30mm (M8 Keyway) (Not Shown) | 1 | |
| – | 30067 | Passfeder (M8x7.5x25) | 1 | |
| – | 30264 | Montagesatz, direkt | 1 | |
| – | 30613 | Assembly, Rail (5.72" - See Dimensional Drawing) | 1 | |
| – | 30696 | Werkzeug, Ventilsitz | 1 | |
| – | 33006 | Werkzeug, Dichtungsgehäuse (1/2") (nicht gezeigt) | 1 | |
| – | 34334 | Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt) | 1 | |
| – | 45073 | Adapter, weiblichSS | 3 | |
| – | 49188 | Pumpenkopf, Spülanschluss (1/8" Anschluss) (nur 1051C)SS | 1 | |
| – | 76513 | Assembly, Rail (5.52" See Dimensional Drawing) | 1 | |
| – | 134824 | Pumpenkopf (nur 1751D) [8/18]SSD | 1 | |
| – | 815261 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 816771 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 818333 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 818442 | Pumpenkopf, komplett m/NBR Dichtungen und O-Ringen | 1 | |
| – | 828710 | Schutzkappe, Öl m/Dichtung | 1 | |
| – | 990550 | Assembly, Rail for Diesel/Gas (5.72" - See Dimensional Drawing) | 1 | |
| – | 991745 | Cover, Oil, Flip Top (0.188") (Not Shown) | 1 | |
| – | 6132 | Öl, Triebwerk, Flasche 1l | 2 |
in der Anfragelistein einem angefragten Satz enthalten
Dichtungs- und Ventilsätze
Ein Satz fasst die Verschleißteile einer Baugruppe zusammen. Beim Anwählen leuchten die enthaltenen Positionen in Zeichnung und Stückliste auf – angefragt bleiben sie markiert.
Dichtungssätze
Dichtungssatz
33916
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10644035Dichtung, Niederdruck m/SS-Feder3×
- 12114762O-Ring, Dichtungsgehäuse3×
- 127103692V-Packung6×
Dichtungssatz
30986
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9714160O-Ring, Plungerhalter3×
- 10644388Dichtung, Niederdruck m/SS-Feder3×
- 12111737O-Ring, Dichtungsgehäuse3×
- 127103692V-Packung6×
Dichtungssatz
33913
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9746204O-Ring, Plungerhalter3×
- 10646208Dichtung, Niederdruck m/SS-Feder3×
- 12146205O-Ring, Dichtungsgehäuse3×
- 127103692V-Packung6×
Dichtungssatz
76913
IPFE (0.0770)I-Perfluorelastomer
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 97701715O-Ring, Plungerhalter3×
- 106703243Dichtung, Niederdruck m/SS-Feder3×
- 121701851O-Ring, Dichtungsgehäuse3×
- 127103692V-Packung6×
Dichtungssatz
76062
STHT (0.3400)spezielles PTFE hohe Temperatur
enthält 4 Positionen · ein Satz je Pumpe
Stückliste
- 9717399O-Ring, Plungerhalter3×
- 10676035Dichtung, Niederdruck m/SS-Feder3×
- 12114762O-Ring, Dichtungsgehäuse3×
- 127103692V-Packung6×
Ventilsätze
Ventilsatz
34387
NBR (STD)Acrylnitril-Butadien-Kautschuk (Buna-N)
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16343249O-Ring, Ventilsitz3×
- 16444037Ventilsitz3×
- 16443722Ventilsitz (Modell 660)3×
- 16648793Ventil3×
- 16643721Ventil (Modell 660)3×
- 16744039Feder, Ventil3×
- 16743751Feder, Ventil (Modell 660)3×
- 16844564Federhalter, Ventil3×
- 17217617O-Ring, Ventilstopfen3×
Ventilsatz
30987
FPM (0.0110)Fluorkarbon-Kautschuk
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16344383O-Ring, Ventilsitz3×
- 16444037Ventilsitz3×
- 16443722Ventilsitz (Modell 660)3×
- 16648793Ventil3×
- 16643721Ventil (Modell 660)3×
- 16744039Feder, Ventil3×
- 16743751Feder, Ventil (Modell 660)3×
- 16844564Federhalter, Ventil3×
- 17211691O-Ring, Ventilstopfen3×
Ventilsatz
31258
EPDM (0.0220)Ethylene Propylene Diene Monomer
enthält 10 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 16346206O-Ring, Ventilsitz3×
- 16444037Ventilsitz3×
- 16443722Ventilsitz (Modell 660)3×
- 16648793Ventil3×
- 16643721Ventil (Modell 660)3×
- 16744039Feder, Ventil3×
- 16743751Feder, Ventil (Modell 660)3×
- 16844564Federhalter, Ventil3×
- 17246207O-Ring, Ventilstopfen3×
Ventilsatz
76385
IPFE (0.0770)I-Perfluorelastomer
enthält 7 Positionen · 2 Sätze je Pumpe
Stückliste
- 16243248Stützring, Ventilsitz3×
- 163701852O-Ring, Ventilsitz3×
- 16444037Ventilsitz3×
- 16648793Ventil3×
- 16744039Feder, Ventil3×
- 16844564Federhalter, Ventil3×
- 172701853O-Ring, Ventilstopfen3×
Weitere Modelle der Baureihe 15 PFR
640
- Fördermenge
- 30 l/min
- Betriebsdruck
- 210 bar
- Drehzahl
- 1.450 min⁻¹
- Material
- Messing
650
- Fördermenge
- 27 l/min
- Betriebsdruck
- 210 bar
- Drehzahl
- 1.000 min⁻¹
- Material
- Messing
660
- Fördermenge
- 38 l/min
- Betriebsdruck
- 210 bar
- Drehzahl
- 1.429 min⁻¹
- Material
- Messing
661D
- Fördermenge
- 38 l/min
- Betriebsdruck
- 210 bar
- Drehzahl
- 1.429 min⁻¹
- Material
- Duplex-Edelstahl
