Hochdruck-Plungerpumpe · Baureihe 15 PFR

1540E

Name: 1540E
Brand: CAT PUMPS
SKU: 1540E

Dies ist eine leistungsstarke, mittelgroße Triplex [drei Plunger] Verdrängerpumpe. Sie verfügt über einen geschmiedeten Messing-Pumpenkopf, 304SS-Ventile, konzentrische, massive Keramikplunger und Standard-NBR [Buna-N]-Dichtungen und O-Ringe. Das Kurbelgehäuse, die hintere Abdeckung und die Lagerabdeckungen sind mit einer dauerhaften blauen 2-Mil-Epoxidharzlackierung versehen und zwischen Kurbelgehäuse und Verteiler befindet sich eine spezielle Flüssigkeitsdichtung zur Abdichtung gegen Feuchtigkeit. Diese Kolbenpumpe mit hoher Kapazität eignet sich für automatische Autowaschanlagen, Mehrpistolen- und Mehrdüsen-Reinigungsanlagen sowie Hochdruckreinigungsanlagen mit mehreren Lanzen.

Datenblatt (PDF) Anfrage stellen

Technische Daten

Fördermenge	68 l/min
Betriebsdruck	85 bar
Drehzahl	1.100 min⁻¹
Sauganschluss	1"
Druckanschluss	3/4"
Wellendurchmesser	30 mm
Material	Messing

Downloads

Ersatzteile

Position in der Zeichnung oder in der Stückliste anklicken und der Anfrageliste hinzufügen. Wir erstellen daraus Ihr Angebot – es entsteht keine Bestellung.

4 Sätze fassen Verschleißteile dieser Pumpe zusammen ↓

Zeichnung überspringen, zur Stückliste

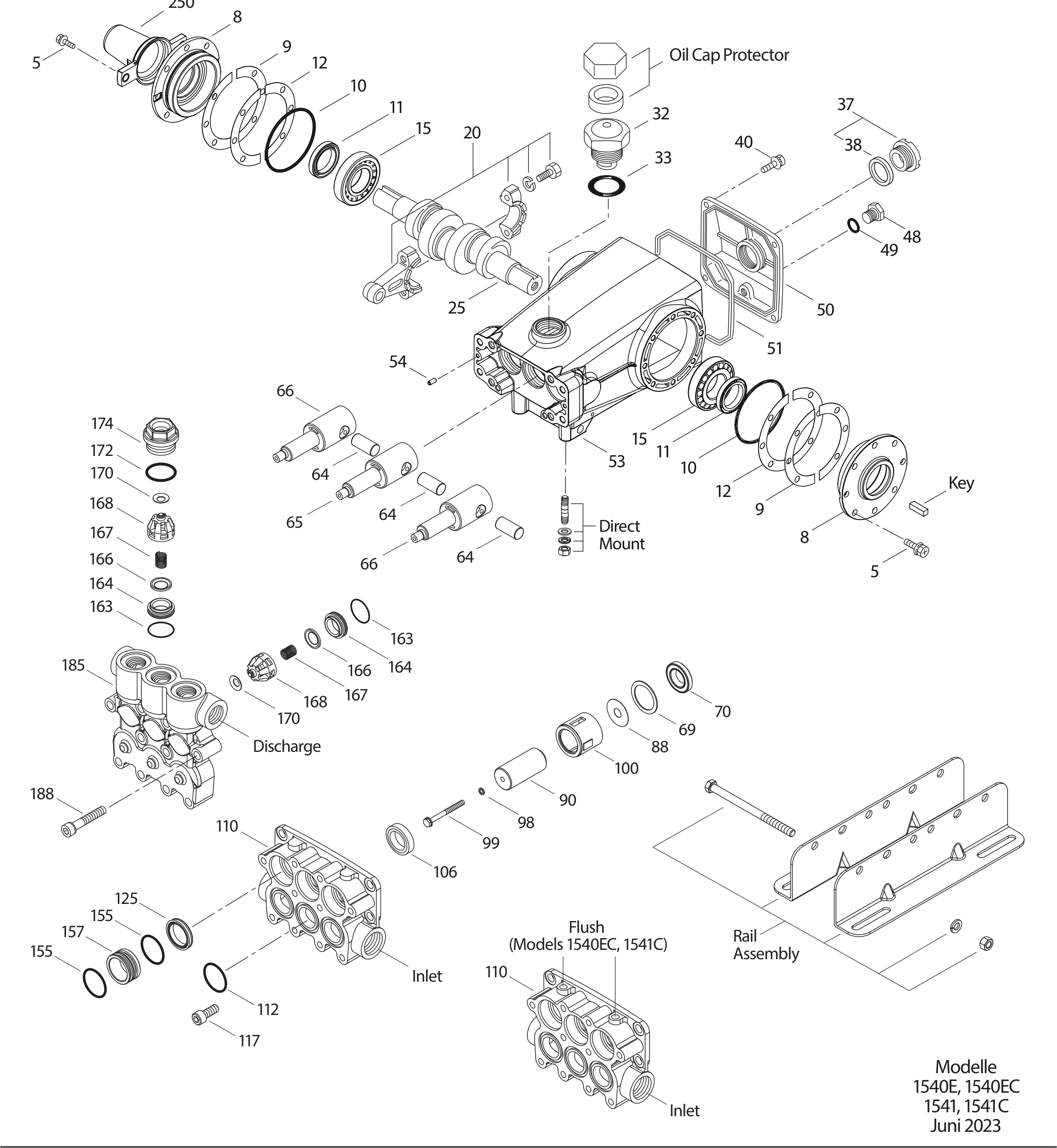

Explosionszeichnung 1540E — Explosionszeichnung

Stückliste

Pos.	Teil-Nr.	Bezeichnung	Stück
5	49651	Schraube, Sechsk. Sems (M8x20) [04/19]S	8
8	134805	Lagergehäuse (siehe Tech Bulletin 118, 128)ALE	2
9	815281	Distanzscheibe, geteilt, 2-TlgFBR	0-2
9	855043	Distanzscheibe, geteilt 2-Tlg 0 - 2FBR	0-2
10	11340	O-Ring, Lagergehäuse - 70DNBR	2
11	43495	Radialwellendichtring - 70DNBR	2
12	855044	Distanzscheibe, geteilt 2-Tlg 0 - 2S	0-2
15	39060	Lager, KugelSTL	2
20	48600	Pleuel, komplett [11/00]TNM	3
25	43494	Kurbelwelle - beidseitig (M30)FCM	1
32	43211	Verschluss, ÖleinfüllstutzenABS	1
33	14177	O-Ring, Verschluss - 70DNBR	1
37	92241	Ölschauglas mit Dichtung - 80D (siehe Tech Bulletin 074) allePC	1
38	44428	Flachdichtung, Ölschauglas - 80DNBR	1
40	92542	Schraube, Sechsk. Sems (M6x20)S	4
48	25625	Ölablasschraube (1/4" x 19 BSP)STCP	1
49	23170	O-Ring, Ablassschraube - 70DNBR	1
50	133576	Deckel, Rückseite [04/19]ALE	1
51	44834	O-Ring, Gehäusedeckel - 70DNBR	1
53	134858	Kurbelgehäuse (enthält Spannstifte)ALE	1
54	27488	SpannstiftS	2
64	43507	Bolzen, KreuzkopfCM	3
65	48933	Plungerstange (Mitte)SHS	1
65	49611	Plungerstange (Mitte)SS	1
66	48931	Plungerstange (Außen)SHS	2
66	49609	Plungerstange (Außen)SS	2
69	126596	Scheibe, DichtringSTCP	3
70	43500	Dichtring, Plungerstange - 80DNBR	3
88	48937	StauscheibeS	3
90	48938	Plunger, Keramik (M30x65)CC	3
98	46730	Scheibe, Plungerhalter - 90DNBR	3
99	48201	Plungerhalter (M6)SS	3
100	48936	DichtungshalterPVDF	3
106	49067	Dichtung, Niederdruck m/S-FederNBR	3
110	48940	SaugstutzenFBB	1
110	49614	SaugstutzenSS	1
112	123903	O-Ring, Distanzstück - 90DNBR	3
117	49044	Schraube, Zyl. (M10x25)S	4
125	48944	Dichtung, Hochdruck m/SSNG	3
155	123903	O-Ring, Distanzstück - 90DNBR	6
157	48946	DistanzstückBB	3
157	49621	DistanzstückSS	3
163	26143	O-Ring, Ventilsitz - 80DNBR	6
164	48951	VentilsitzS	6
164	49626	VentilsitzSS	6
166	670108	VentilSS	6
167	48687	Feder, VentilSS	6
168	48994	Federhalter, VentilPVDF	6
170	49627	Scheibe, FederhalterSS	6
170	123764	Scheibe, FederhalterS	6
172	17629	O-Ring, Ventilstopfen - 80DNBR	3
174	48952	VentilstopfenFBB	3
174	49628	VentilstopfenSS	3
185	48948	DruckstutzenFBB	1
185	49623	DruckstutzenSS	1
188	87952	Schraube, Zyl. (M10x55)S	10
250	855046	Wellenschutzkappe mit 2 Schrauben (siehe Tech Bulletin 128)NY	1
–	6124	Dichtung, Flüssig (0,1 l)	1
–	6139	Schmiermittel, Antiseize	1
–	30264	Montagesatz, direkt	1
–	30716	Passfeder (8 x 7 x 43)	1
–	31430	Dichtungssatz (Modelle 1541, 1541C)	1
–	31450	Ventilsatz (Modelle 1541, 1541C)	2
–	34334	Satz, Ölablass-Schlauch (3/8" x 24") (siehe extra Datenblatt)	1
–	49616	Dichtung, Niederdruck m/SS-FederNBR	3
–	49619	Dichtung, Hochdruck, 2 Teile m/SS-SupportSTG	3
–	49853	Saugstutzen, Spülanschluss [1/8" NPT(innen) Anschluss]FBB	1
–	126609	Winkelschienensatz (STZP R)	1
–	134147	Saugstutzen, Spülanschluss [1/8" NPT(innen) Anschluss]SS	1
–	701931	Dichtmittel, Silikon (0,1 l) (nur 2530E)	1
–	816863	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (1540E)	1
–	818443	Pumpenkopf, kompl. m/NBR Dichtungen und O-Ringen (1541)	1
–	828710	Schutzkappe, Öl m/Dichtung	1
–	855047	Wellenschutzkappe m/2 Schrauben TN 125753 (siehe Tech Bulletin 128)NY	1
–	6132	Öl, Triebwerk, Flasche 1l	2
